DTH — Hatch lỗi vẫn tính ra diện tích! | Công cụ Trala · Phần 3

Cảnh này quen với ai làm bóc khối lượng cảnh quan: chọn hết các mảng hatch để lấy tổng diện tích, rồi ở dòng Area, AutoCAD trả về "Varies". Một mảng nào đó trong đám ấy bị lỗi, và cả tổng coi như hỏng.

Với sân vườn nhỏ thì dò tay được. Với công viên vài hecta và hàng trăm mảng hatch thì đó là buổi tối mất trắng — hoặc tệ hơn, là con số hụt đi mà không ai biết cho tới lúc nghiệm thu.

DTH là một Lisp AutoCAD miễn phí trong bộ công cụ của Tra Lá — Tìm cây, viết đúng để gỡ chỗ đó.

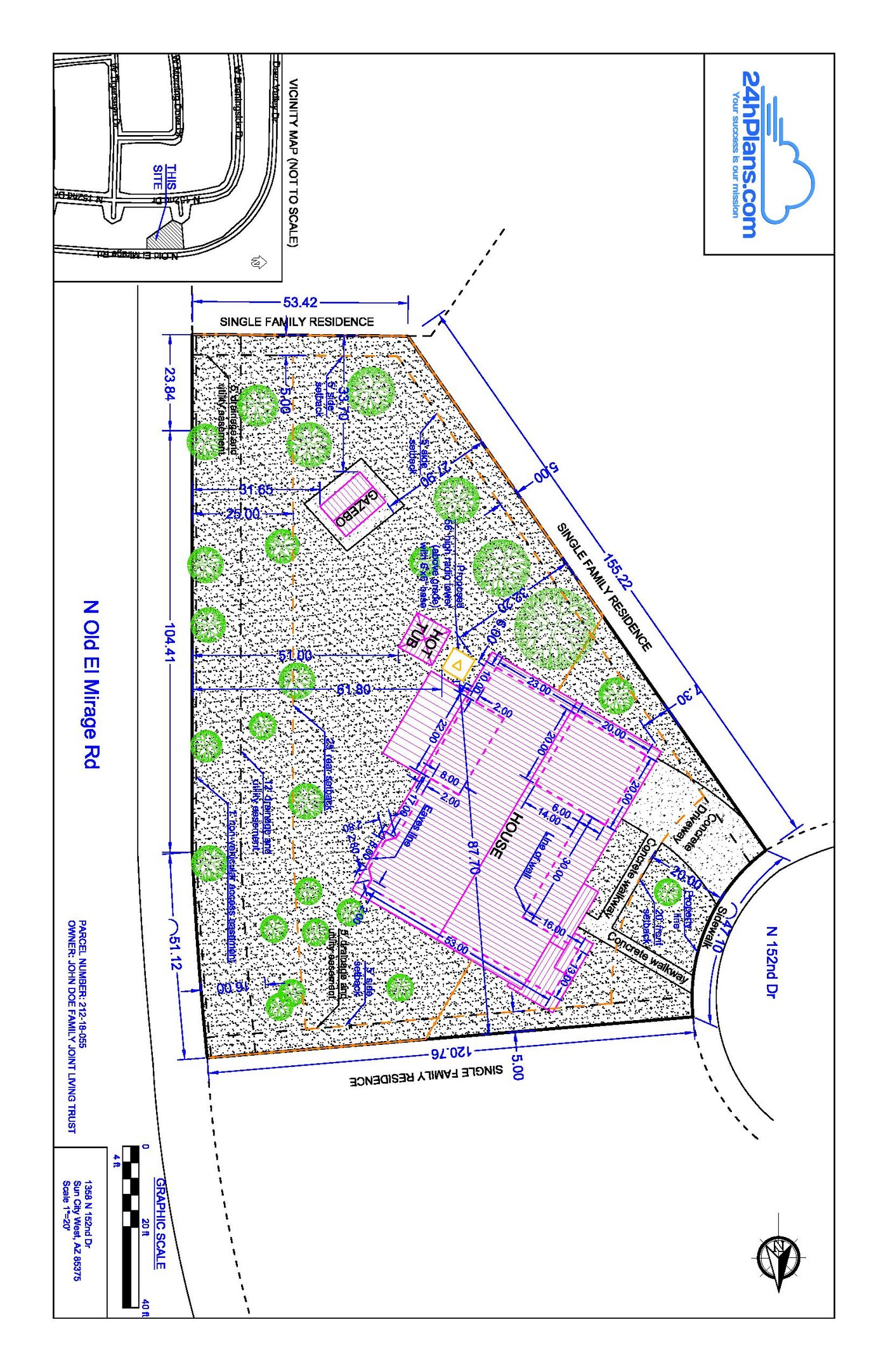

Mặt bằng với các mảng vật liệu và mảng cây phân biệt bằng màu — mỗi mảng là một vùng cần tính diện tích
Ảnh: DLewis82 / Wikimedia Commons — CC BY-SA 4.0

Nó làm ba việc

Một, tính tổng diện tích các hatch kể cả khi hatch bị lỗi. Đây là phần chính. Có hatch là tính được, không cần hatch phải "sạch".

Hai, đánh số từng vùng hatch và lập bảng thống kê. Không chỉ ra một con số tổng, mà ra bảng có số thứ tự — nghĩa là chiết tính được, đối chiếu được, và đưa thẳng vào hồ sơ khối lượng.

Ba, khoanh đỏ chỗ lỗi. Mảng nào có vấn đề thì được đánh dấu để zoom vào sửa, thay vì phải tự dò xem cái nào đang làm hỏng tổng.

Chạy nó thế nào

1. Chọn các vùng hatch cần tính.
2. Gõ lệnh DTH — viết tắt của "diện tích hatch".
3. Nhập thông số theo yêu cầu và đặt vị trí bảng thống kê.

Một lưu ý: nên trả UCS về gốc trước khi chạy, để bảng thống kê hiện ra ở chỗ dễ thấy thay vì nằm lạc đâu đó ngoài vùng nhìn.

Vì sao hatch hay lỗi

Biết nguyên nhân thì bớt gặp lại. Mấy lý do phổ biến nhất trong bản vẽ cảnh quan:

• Ranh không khép kín. Đường bao hở một đoạn rất nhỏ, mắt không thấy, nhưng AutoCAD thì thấy.
• Ranh chồng lên nhau hoặc tự cắt chính nó — hay gặp ở đường cong vẽ tay và ở polyline đã qua nhiều lần offset.
• Hatch dựng từ đối tượng đã bị xoá mà vẫn giữ liên kết cũ.
• Ranh nằm khác cao độ Z. Bản vẽ đã đi qua vài lần dựng 3D thì rất hay dính lỗi này, và nó khó thấy nhất vì trên hình chiếu bằng nhìn vẫn khép kín.

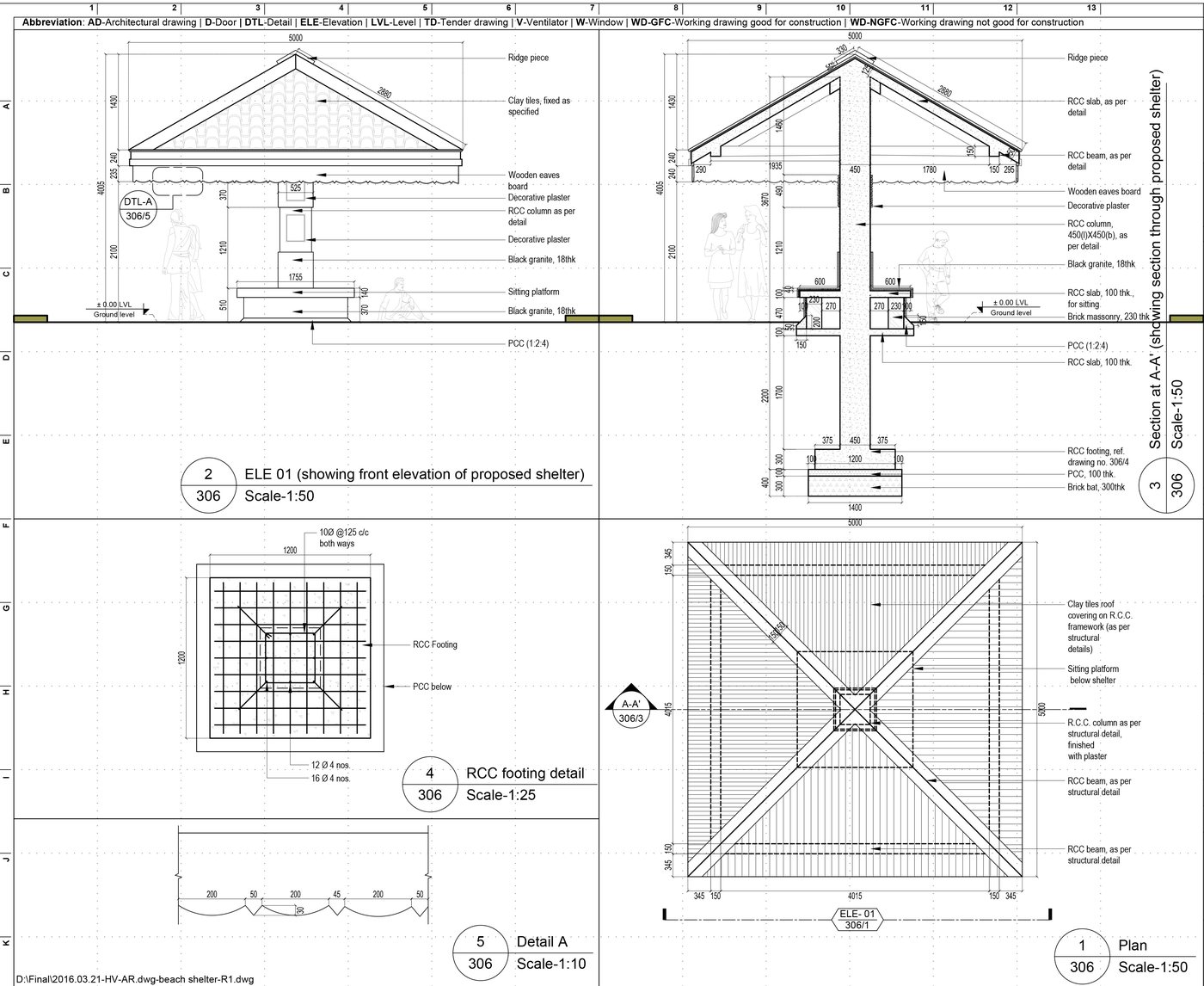

Bản vẽ triển khai nhiều chi tiết trên một khung — file càng nhiều lớp thì thao tác lặp càng tốn thời gian
Ảnh: Mtpanchal / Wikimedia Commons — CC BY-SA 4.0

Dùng cho việc gì

• Bóc khối lượng mặt lát — mỗi loại vật liệu một hatch riêng, ra bảng là ra khối lượng.
• Diện tích mảng cây — cỏ, phủ nền, bụi, mỗi loại một mảng, dùng để tính số cây và tính công trồng.
• Kiểm tra tỉ lệ phủ xanh — tổng diện tích cây trên tổng diện tích khu đất, con số hay bị hỏi trong hồ sơ pháp lý.
• Đối chiếu giữa các phương án — dựng hai ba phương án rồi so nhanh diện tích từng loại vật liệu.

Mấy điều nên làm cho chắc

Đặt hatch theo layer riêng cho từng loại vật liệu ngay từ khi vẽ. Sau này chọn theo layer là xong, không phải quét chọn thủ công rồi sót.

Sửa hết chỗ khoanh đỏ trước khi lấy số cuối. Lisp tính được cả hatch lỗi, nhưng hatch lỗi vẫn là dấu hiệu ranh có vấn đề — mà ranh sai thì bản vẽ triển khai cũng sai theo.

Giữ lại bảng thống kê trong file. Khi khối lượng bị hỏi lại sau vài tháng, có bảng kèm số thứ tự trong chính bản vẽ là cách nhanh nhất để chứng minh con số ở đâu ra.

Tải ở đâu

Lisp miễn phí, tải từ Google Drive qua trang giới thiệu trên tralatimcay.com.
