Bắn toạ độ là việc gần cuối của một bộ hồ sơ thi công, và cũng là việc dễ làm người ta bực nhất: bảng toạ độ dài dằng dặc, đánh số chạy lung tung giữa các phân khu, và mấy chữ "đ" trong bảng cứ cong queo vì lỗi font.

TDR là một Lisp AutoCAD miễn phí trong bộ công cụ của Tra Lá — Tìm cây, gom những tính năng hay dùng nhất của các Lisp toạ độ quen thuộc vào một chỗ, rồi tối ưu lại.

Bản vẽ kỹ thuật trên AutoCAD — nơi các Lisp rút ngắn thao tác lặp lại
Ảnh: Sujathahmed / Wikimedia Commons — CC BY-SA 4.0

Chạy nó thế nào

1. Gõ lệnh TDR.
2. Chọn Polyline đã vẽ.
3. Nhập thông số theo hướng dẫn hiện ra.
4. Chọn vị trí đặt bảng toạ độ.

Một lưu ý phải nhớ, và là chỗ hay sai nhất: xoay UCS về đúng hệ toạ độ gốc trước khi chạy lệnh. Bỏ qua bước này thì bảng vẫn ra, nhưng số thì lệch — mà lệch toạ độ trong hồ sơ thi công là loại lỗi không ai muốn phát hiện ở ngoài công trường.

Nó khác các Lisp toạ độ khác ở đâu

Chạy được trên AutoCAD LT. Đây là điểm đáng giá nhất với nhiều người: bản LT không chạy được file .vlx, nên hàng loạt "bảo bối" quen thuộc như TD.vlx đều vô dụng. TDR gỡ đúng chỗ tắc đó.

Thêm tiền tố trước số thứ tự. Đặt được A-01, B-01, C-01 cho từng phân khu. Nghe nhỏ nhưng nó giải quyết một cảnh rất quen: một file có ba bốn phân khu, khu nào cũng đánh số từ 1, và tới lúc đối chiếu thì không biết điểm số 7 là điểm nào.

Chỉnh cỡ Text và Point ngay lúc chạy. Không phải chạy xong rồi mới quét chọn và sửa lại.

Bảng toạ độ được tối ưu kích thước. Khi số điểm lớn, bảng gọn hơn thì layout dễ hơn hẳn — bớt cảnh bảng tràn ra ngoài khung tên rồi phải chia đôi thủ công.

Nhớ thông số đã nhập. Lần chạy sau không phải khai lại từ đầu.

Và chữ "đ" không còn cong. Chi tiết cỏn con nhưng ai từng phải sửa tay cả bảng toạ độ vì mấy chữ "đ" thì hiểu vì sao nó đáng được kể ra.

Khi nào cần tới nó

Bất kỳ hồ sơ nào phải giao toạ độ ra công trường:

• Ranh giới khu đất và ranh phân khu — bảng toạ độ đi kèm bản vẽ định vị.
• Tim đường dạo, tim mương, tim tuyến kỹ thuật — nơi thi công cần bắn máy theo điểm.
• Vị trí cây lớn — với cây đắt tiền hoặc cây có yêu cầu định vị chính xác, giao toạ độ là cách duy nhất tránh trồng lệch.
• Hố ga, trụ đèn, móng cấu kiện — những thứ đổ bê tông xong thì không dời được.

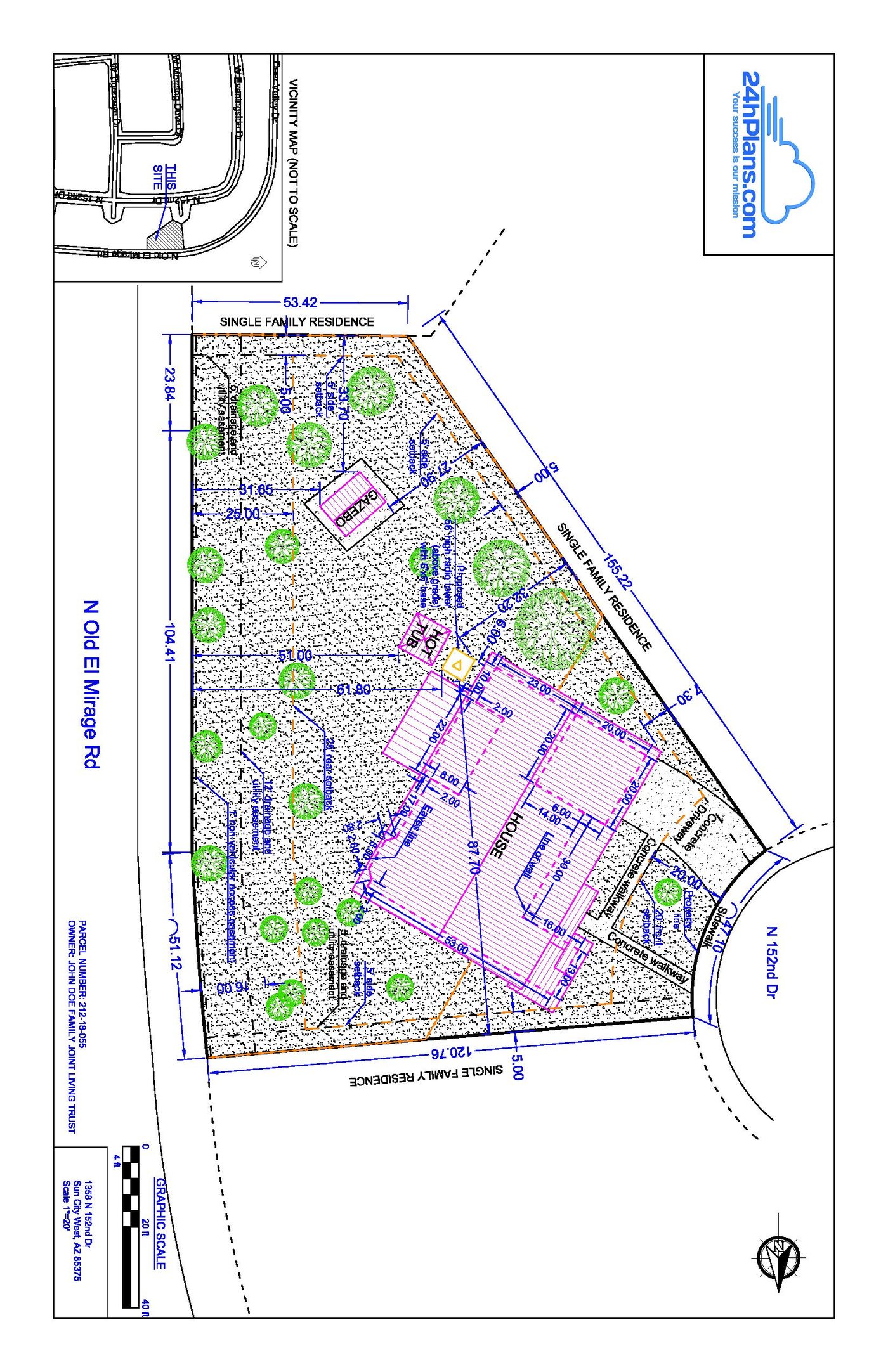

Mặt bằng định vị có kích thước và ranh giới — loại bản vẽ cần bảng toạ độ đi kèm
Ảnh: DLewis82 / Wikimedia Commons — CC BY-SA 4.0

Mấy điều nên làm cho chắc

Kiểm UCS trước mỗi lần chạy, kể cả khi chắc chắn là đã đúng. Đây là bước mất hai giây và tránh được lỗi tốn hai ngày.

Đặt tiền tố theo phân khu ngay từ đầu, đừng đợi tới lúc file có bốn khu mới nghĩ tới chuyện phân biệt.

Đối chiếu vài điểm bằng tay sau khi bảng ra: lấy hai ba điểm đầu và cuối, so lại với toạ độ đọc trực tiếp trên bản vẽ. Lisp chạy đúng thì hai con số khớp; không khớp thì gần như chắc chắn là UCS.

Tải ở đâu

Lisp miễn phí, tải từ Google Drive qua trang giới thiệu trên tralatimcay.com. Nếu gặp lỗi hoặc muốn góp ý thêm tính năng, để lại bình luận ngay dưới bài gốc — công cụ vẫn đang được sửa theo phản hồi người dùng.
