Đọc địa hình và cao độ: ngôn ngữ nền của thiết kế cảnh quan

Khảo sát hiện trạng cho ra một tập điểm cao độ và một bản vẽ đầy đường cong khép kín. Đọc được tập đường cong đó ra hình dạng thật của khu đất — chỗ nào cao, chỗ nào trũng, nước sẽ chảy theo hướng nào — là kỹ năng nền cho mọi bước sau: bố trí lối đi, đặt vị trí công trình, tính khối lượng san nền, thiết kế thoát nước. Bỏ qua bước đọc địa hình, hoặc đọc sai, thì bản vẽ đẹp đến đâu cũng có nguy cơ ngập, trôi, hoặc đội chi phí đào đắp gấp nhiều lần dự tính.

Đường đồng mức nói gì

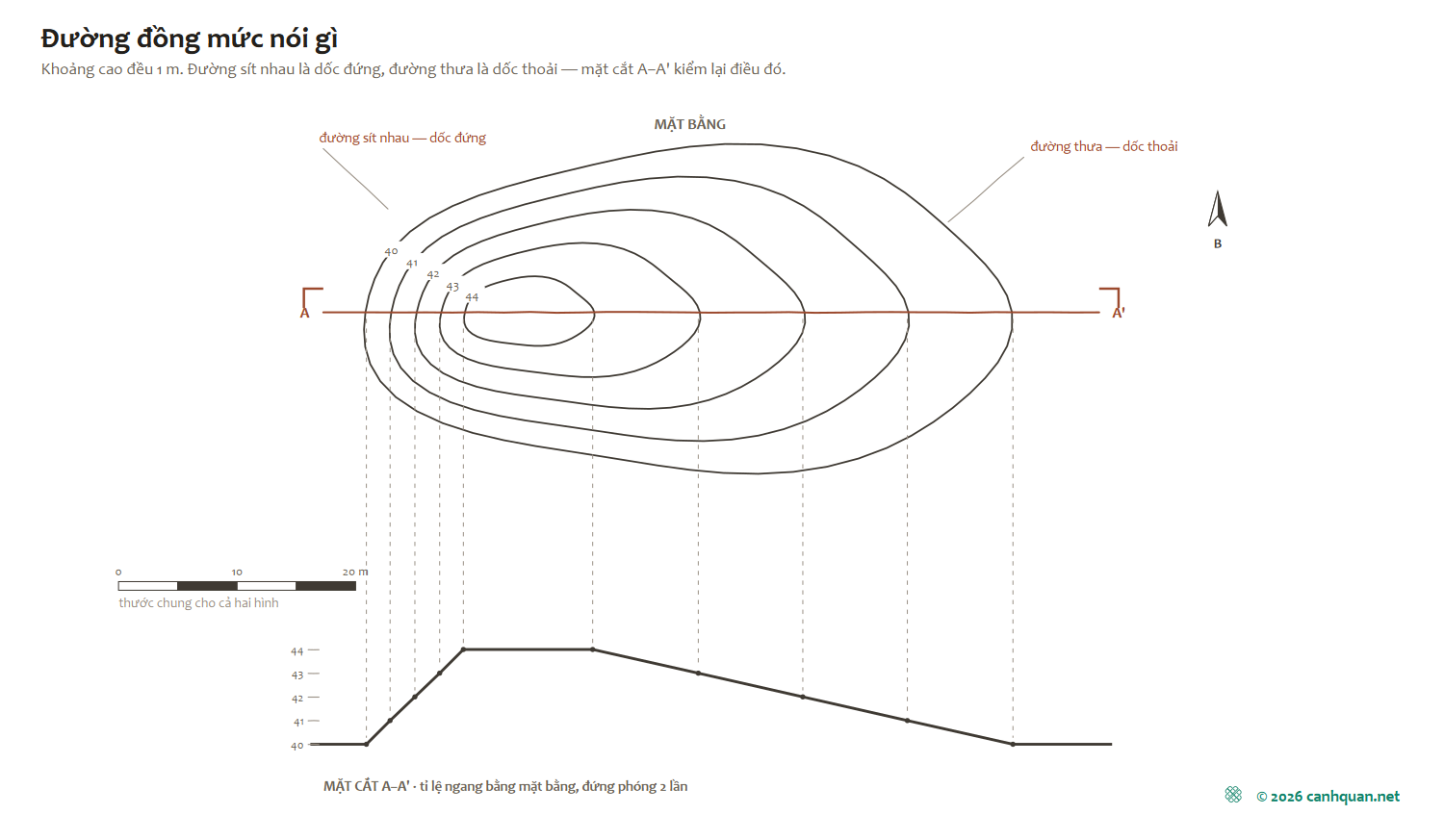

Đường đồng mức (contour) nối các điểm cùng cao độ trên một mặt phẳng cắt ngang địa hình. Từ cách chúng xếp, người đọc thạo rút ra hình đất mà không cần thấy tận mắt: đường sát nhau là dốc đứng, đường thưa là dốc thoải; đường đồng mức khép kín, cao độ tăng dần vào trong, là đỉnh gò; khép kín mà cao độ giảm dần vào trong là hố hoặc lòng chảo. Và có một quy tắc quan trọng nhất cho thoát nước: đường đồng mức uốn hình chữ V chỉ về phía cao (thượng nguồn) là một khe tụ nước — thung lũng nhỏ; uốn hình chữ V chỉ về phía thấp là một sống đất phân nước — gờ cao đẩy nước ra hai bên. Đọc được hai dấu hiệu này là đọc được đường đi của nước trên khu đất trước khi đặt bút thiết kế bất cứ gì.

Khoảng cao độ giữa hai đường liền nhau gọi là đương lượng (contour interval), và việc chọn đương lượng quyết định mức chi tiết đọc được. Theo thông lệ nghề, khu đất bằng phẳng hoặc công trình cần thấy vi địa hình (bãi cỏ, sân, bãi đỗ xe) thường dùng đương lượng 0,25–0,5 m; quy hoạch cảnh quan ở khu vực có địa hình rõ dùng 0,5–2 m; bản đồ vùng đồi núi tỷ lệ nhỏ mới lên tới 5 m hoặc hơn. Đương lượng càng nhỏ thì bản vẽ càng trung thực với mặt đất thật, nhưng cũng càng cần nhiều điểm đo. Chọn đương lượng quá lớn cho một khu đất bằng phẳng là mất thông tin ngay từ bước khảo sát — vùng trũng đọng nước vài chục centimet có thể biến mất hoàn toàn giữa hai đường đồng mức.

Việc làm được ngay ở bước này: trước khi vẽ bất cứ hạng mục nào lên mặt bằng, tô lại bằng tay (hoặc bằng lệnh highlight trên CAD) toàn bộ các khe tụ nước và sống phân nước đọc được từ bản đồ hiện trạng. Đó là bộ khung thoát nước tự nhiên của khu đất, và thiết kế nên bám theo nó chứ không phải vẽ đè lên rồi tính bù sau.

Nước luôn thắng: địa hình quyết định thoát nước

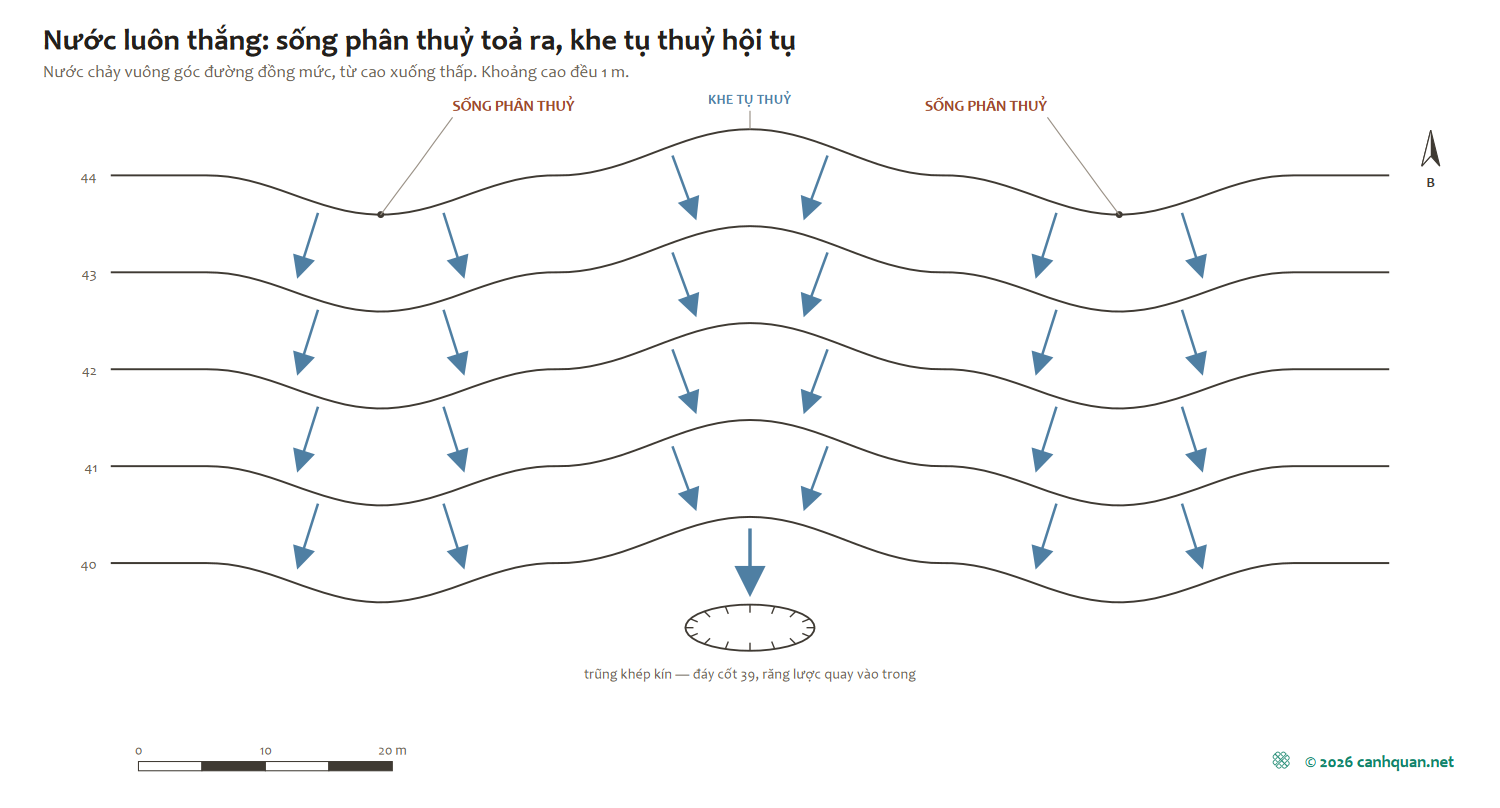

Nguyên lý cốt lõi khi làm việc với địa hình: nước chảy theo hướng vuông góc với đường đồng mức, từ cao xuống thấp, và luôn tìm đường về điểm trũng gần nhất. Mọi thiết kế cảnh quan phải trả lời được hai câu: nước mưa rơi xuống khu đất sẽ tự nhiên đi đâu, và sau khi có công trình thì muốn nó đi đâu. Thiết kế thuận địa hình dẫn nước theo dòng tự nhiên, giữ và cho thấm tại điểm trũng hoặc mương sinh thái; thiết kế chống địa hình — san phẳng rồi đặt máy bơm để đẩy nước ngược địa hình — phải trả giá vận hành và bảo trì suốt vòng đời công trình.

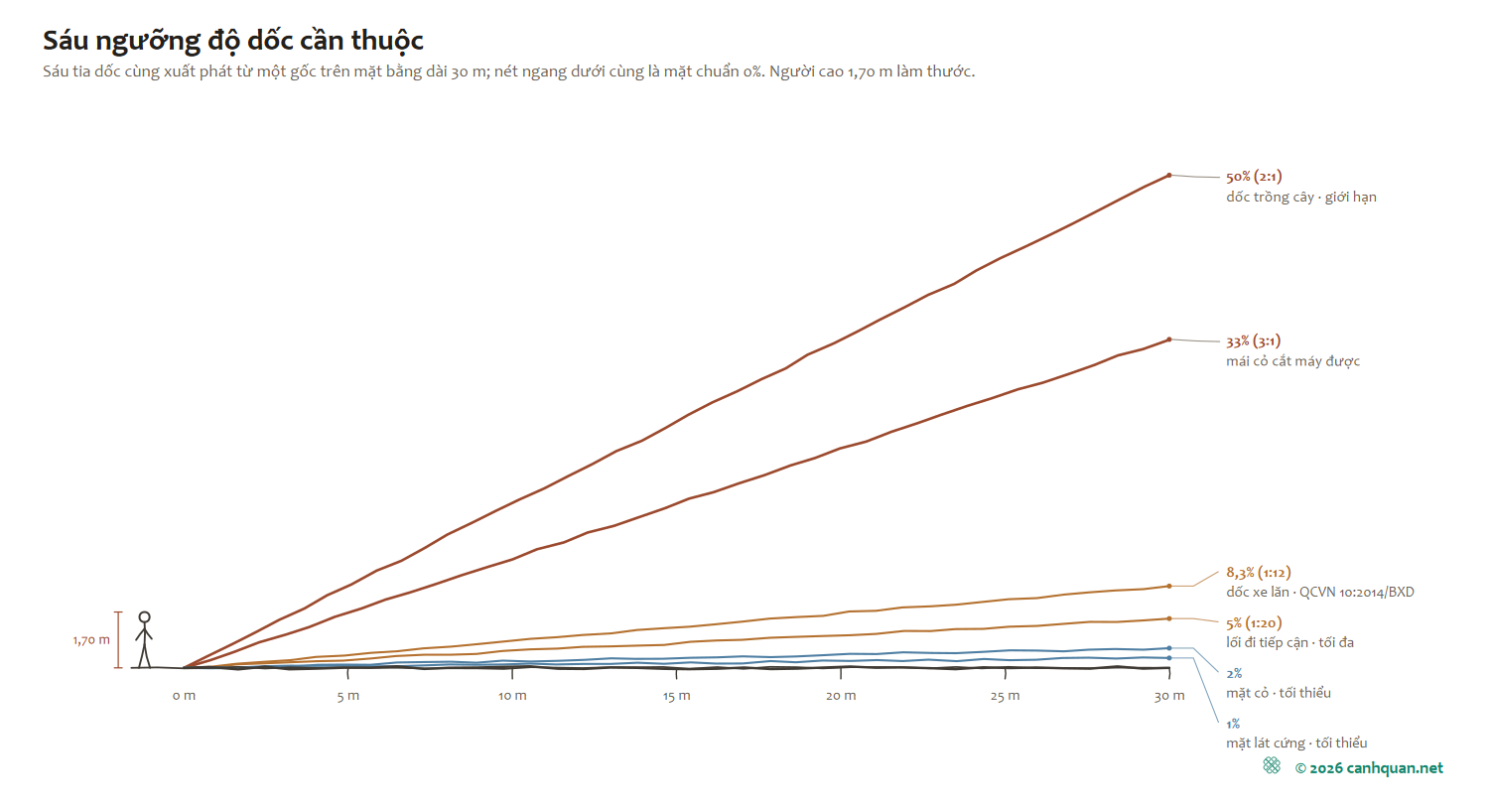

Ràng buộc về độ dốc thoát nước có ngưỡng khác nhau theo từng loại mặt phủ, và đây là những con số cần thuộc chứ không ước lượng bằng mắt. Với mặt cỏ và đất trồng, độ dốc tối thiểu để nước tự chảy mà không đọng vũng thường lấy ở mức 2% — thấp hơn mức này, độ gồ ghề tự nhiên của mặt cỏ sau khi lún sẽ tạo ra các điểm phẳng cục bộ và đọng nước dù bản vẽ thiết kế ghi độ dốc dương. Với mặt lát cứng (bê tông, đá, gạch), ngưỡng tối thiểu hạ xuống khoảng 1%. Với lối đi cho người khuyết tật hoặc xe lăn, tiêu chuẩn ADA của Mỹ (Bộ tiêu chuẩn tiếp cận công trình công cộng) quy định lối đi thường (không phải ramp) tối đa 1:20 tức 5%, độ dốc ngang mặt lối đi (cross slope) tối đa 1:48 tức khoảng 2,1%; nếu buộc phải làm ramp dốc hơn thì trần cho phép là 1:12 (khoảng 8,3%). Việt Nam có quy chuẩn riêng cho công trình tiếp cận người khuyết tật, cần đối chiếu tại thời điểm thiết kế cụ thể vì có thể khác biên độ so với ADA.

Việc làm được ở bước này: với mỗi loại mặt phủ trong đồ án — bãi cỏ, sân lát, lối đi chính, bãi đỗ xe — ghi rõ độ dốc thiết kế bên cạnh tên vật liệu ngay trên mặt bằng, không để mặc định. Chỗ nào độ dốc thiết kế nằm sát ngưỡng tối thiểu thì đánh dấu riêng để kiểm tra lại khi thi công, vì sai số thi công vài centimet có thể đẩy một mặt phẳng từ thoát nước sang đọng nước.

San nền: cắt, đắp, và sự cân bằng

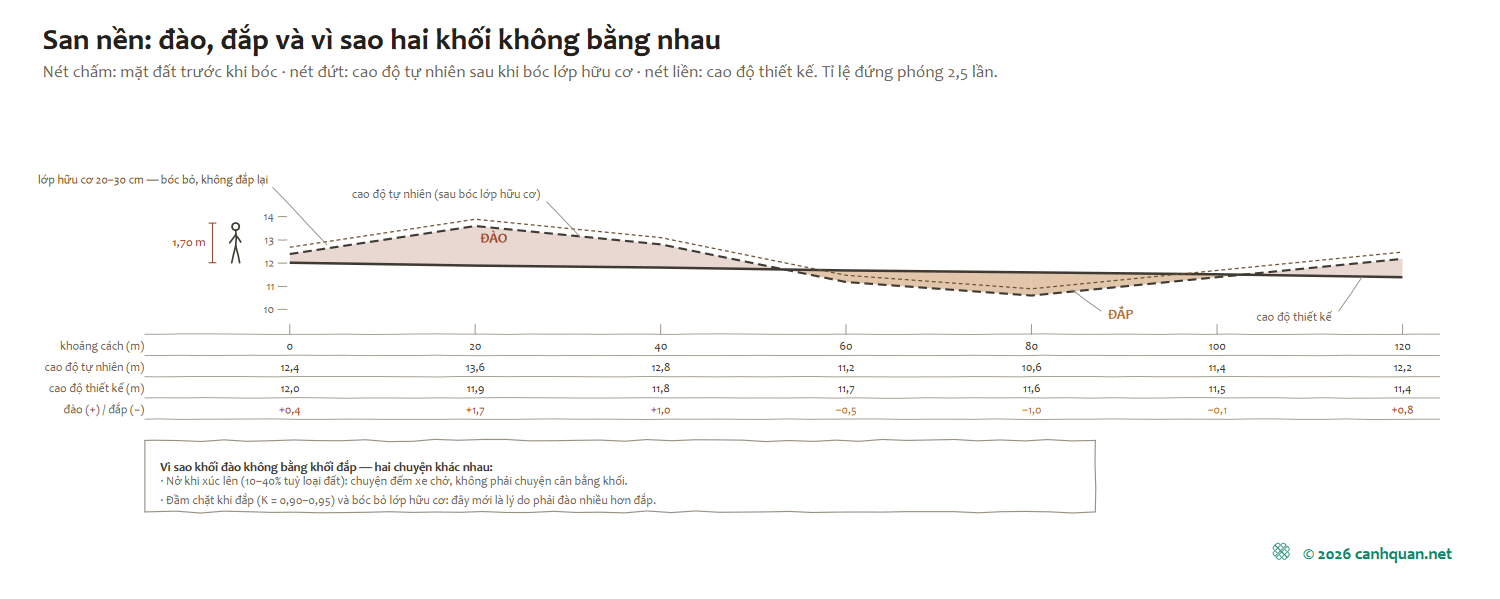

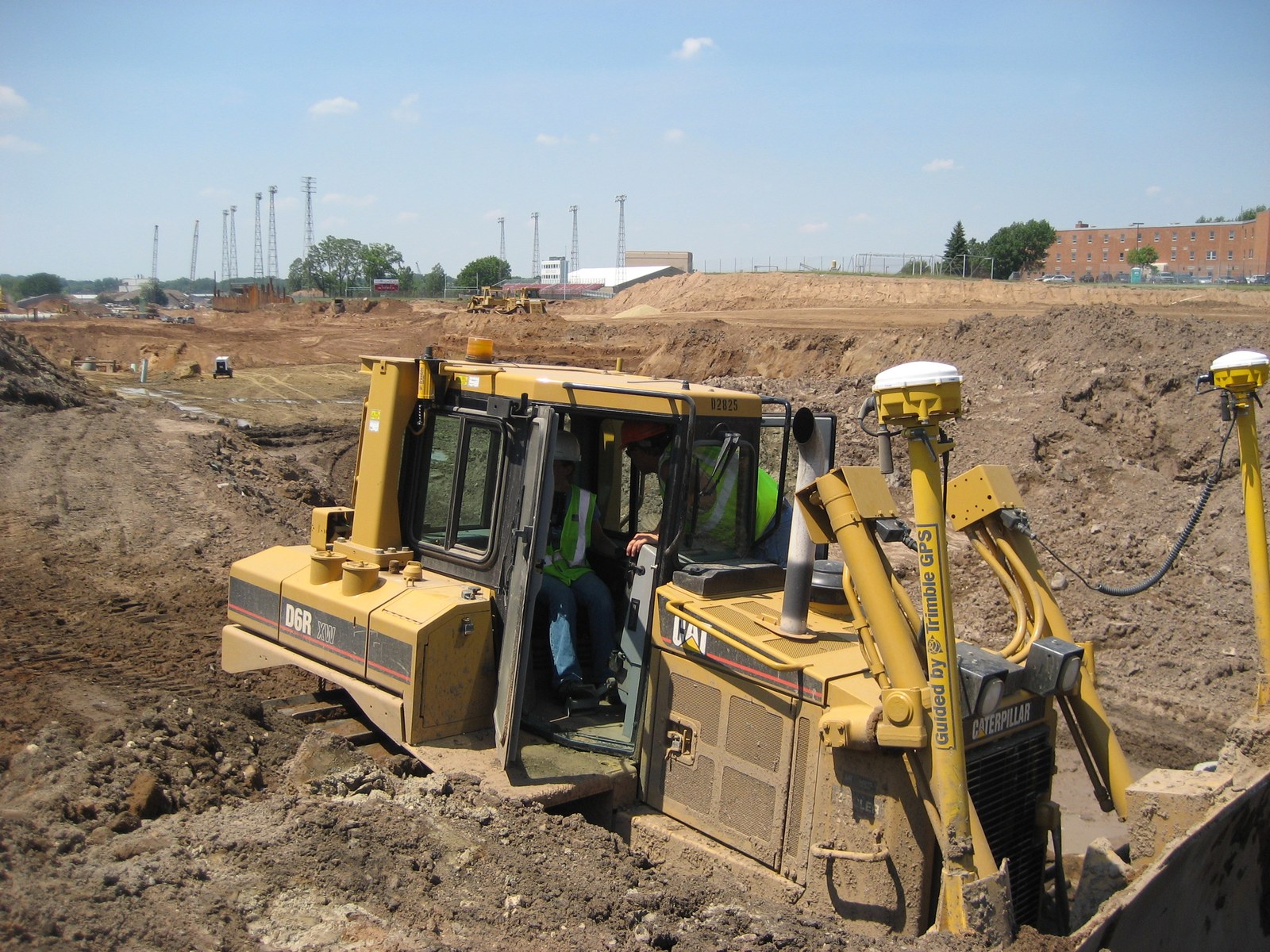

Khi phải thay đổi địa hình, hai thao tác cơ bản là cắt (đào, hạ cao độ) và đắp (đổ thêm, nâng cao độ). Nguyên tắc kinh tế và bền vững là cân bằng cắt — đắp (cut and fill balance): thiết kế cao độ sao cho lượng đất đào ra ở chỗ này vừa đủ đắp cho chỗ kia trong cùng khu đất, để không phải chở đất đi hay chở đất tới — vừa giảm chi phí vận chuyển, vừa giảm phát thải. Một thiết kế san nền giỏi đọc được ở chỗ nó uốn theo cao độ hiện trạng, nương theo gò và trũng sẵn có, thay vì san phẳng toàn bộ rồi dựng địa hình mới từ đầu.

Điểm hay bị bỏ sót khi tính khối lượng: thể tích đất đào lên không bằng thể tích đất sau khi đắp và đầm lèn, vì đất bị xới tơi ra khi đào (nở ra — swell) rồi lại bị nén chặt khi đầm (co lại — shrinkage) so với trạng thái tự nhiên ban đầu. Theo các tài liệu kỹ thuật earthwork, đất pha cát thường nở khoảng 10–15% khi đào; đất thịt, đất sét pha nở 20–30%; đất sét nặng có thể nở 30–40% khi vừa đào lên. Ở chiều ngược lại, khi đắp và đầm lại thành nền ổn định, thể tích đất cần đào thường phải lớn hơn thể tích đắp thiết kế khoảng 10–30% tuỳ loại đất — nói cách khác, tính khối lượng cắt-đắp bằng phép trừ cao độ đơn thuần, không nhân hệ số lèn, là con số sai ngay từ đầu và luôn lệch về phía thiếu đất đắp trên công trường thật.

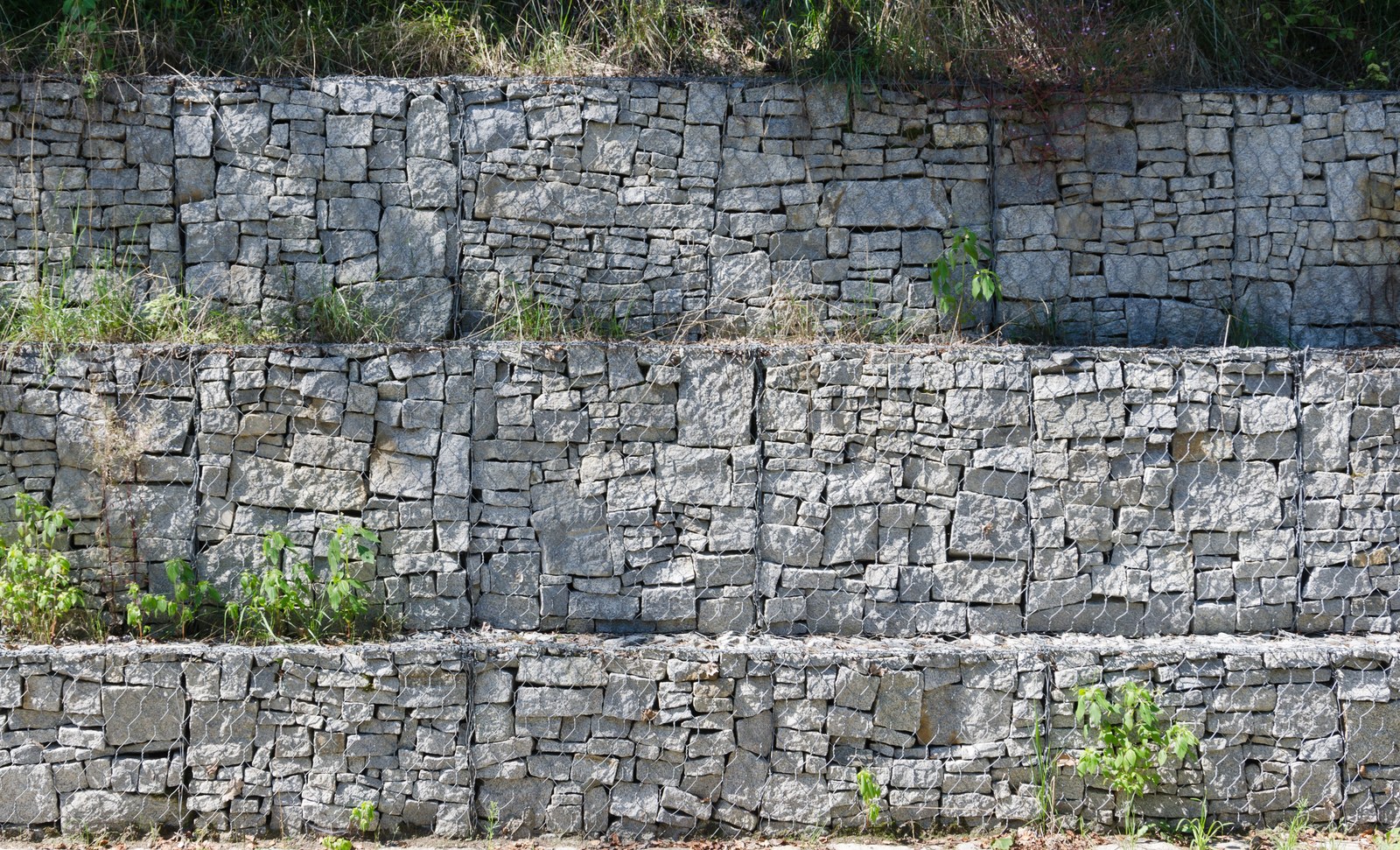

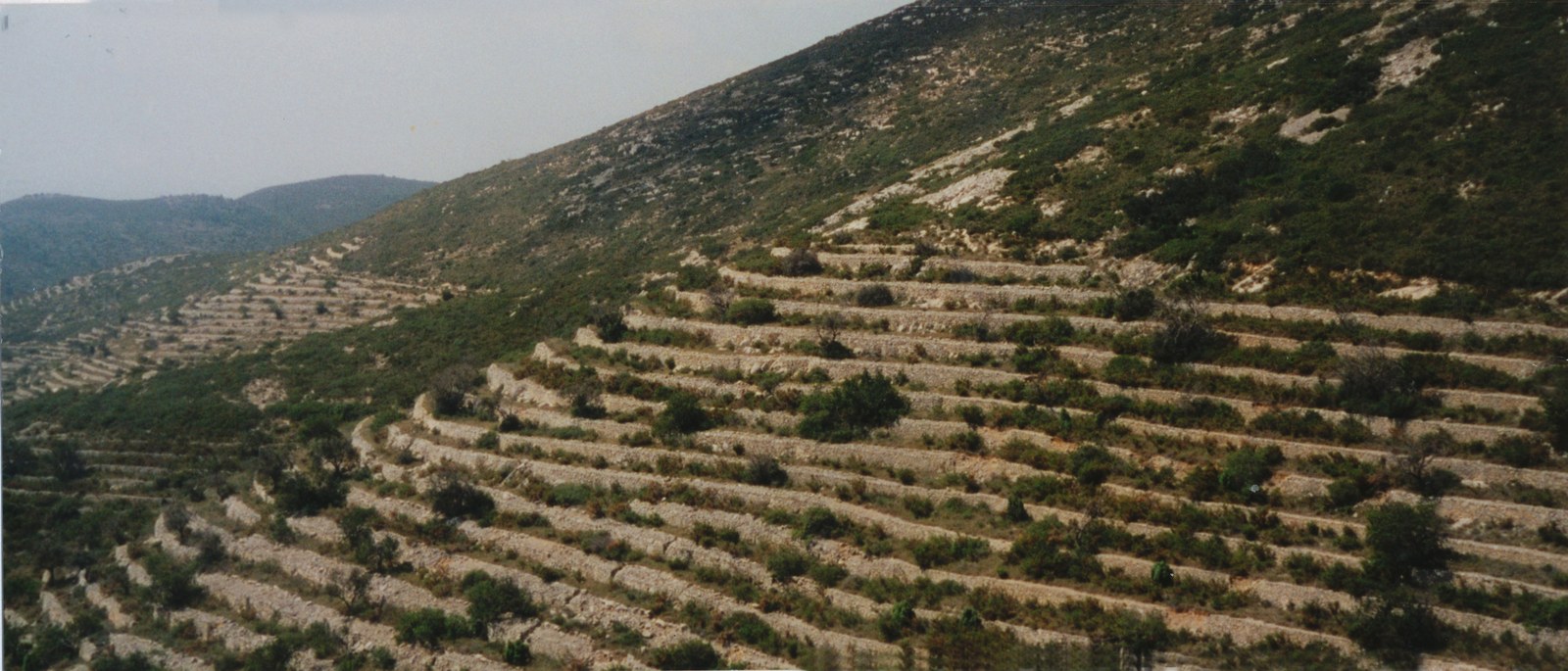

Độ dốc đắp cũng có trần kỹ thuật, không tuỳ ý vẽ thẳng đứng cho gọn mặt bằng. Theo thông lệ nghề, mái dốc trồng cỏ có thể cắt bằng máy (mowable) nên giữ tối đa tỷ lệ 3:1 (khoảng 33%, cứ 3 m ngang thì 1 m đứng); dốc hơn mức đó máy cắt cỏ không lên được, phải chuyển sang cây phủ đất, bậc thang hoặc tường chắn. Tỷ lệ 2:1 (50%) được xem là giới hạn cuối để cây còn bén rễ được, và ngay ở mức này cây vẫn dễ chết vì nước mưa trôi xuống chân dốc trước khi kịp ngấm vào vùng rễ — tức là 2:1 không phải mức nên thiết kế mặc định, mà là mức chấp nhận được khi không còn lựa chọn khác. Với taluy đất tự nhiên không gia cố, độ ổn định phụ thuộc loại đất và cần tính toán địa kỹ thuật riêng, không suy từ hai con số cảnh quan nói trên.

Việc làm được ở bước này: khi lập bảng khối lượng đào đắp, ghi rõ hệ số lèn đã áp dụng cho từng loại đất bên cạnh con số khối lượng — không để một con số trần trụi không ai biết đã tính lèn hay chưa. Với mái dốc, ghi tỷ lệ dốc thiết kế (ví dụ 1:3) ngay trên mặt cắt, không chỉ ghi cao độ hai đầu rồi để bên thi công tự suy ra độ dốc.

Địa hình như vật liệu thiết kế

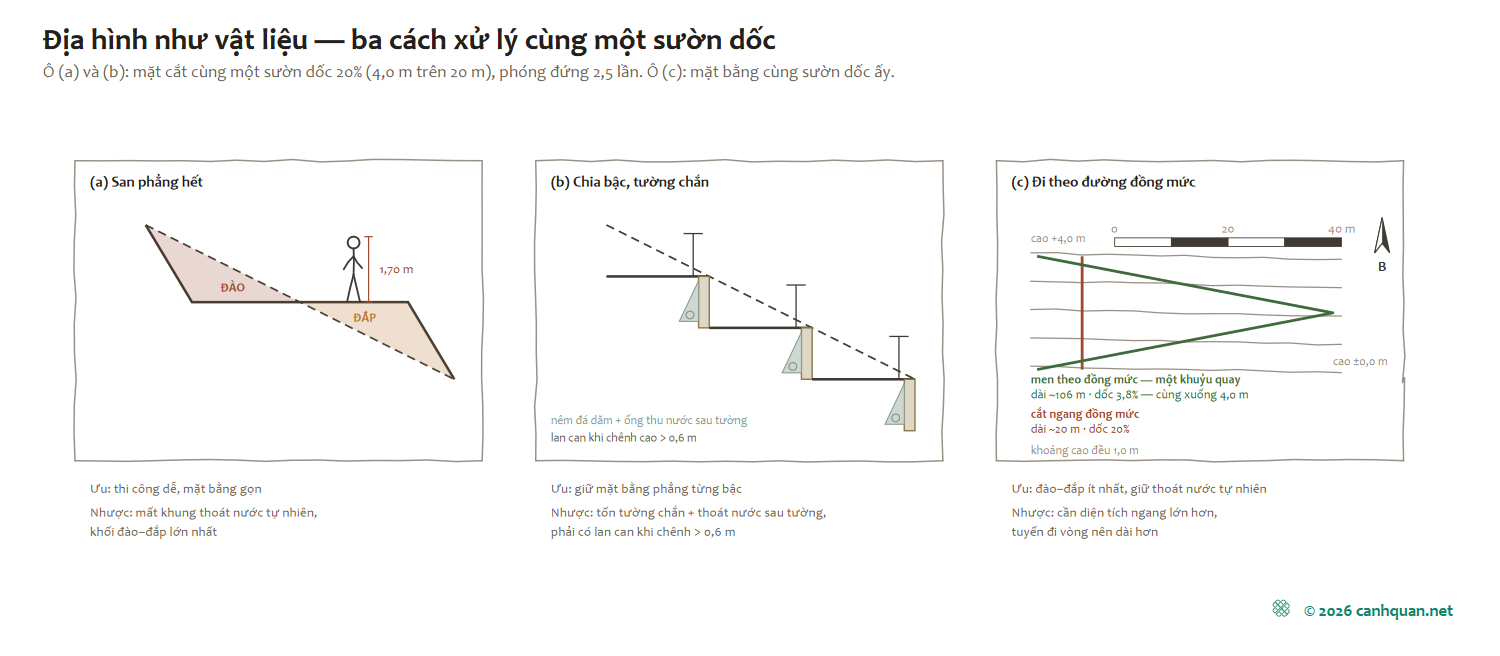

Ngoài chức năng kỹ thuật, địa hình là một vật liệu tạo hình mạnh không kém cây hay đá. Nâng một gò đất tạo điểm nhìn cao và che chắn hướng gió hoặc hướng nhìn không mong muốn; hạ một lòng chảo nông tạo không gian tụ họp kín đáo, đồng thời làm luôn chức năng giữ và cho nước mưa thấm chậm; một bậc thay đổi cao độ chỉ 30–45 cm đã đủ phân tách hai không gian chức năng mà không cần dựng tường. Những người thiết kế cảnh quan dùng địa hình để dẫn dắt bước chân, mở và giấu tầm nhìn theo trình tự — một kỹ thuật gọi là sequence trong lý thuyết thiết kế cảnh quan, nơi địa hình đóng vai trò khung dựng cảnh chứ không chỉ là nền phẳng để đặt cây lên.

Việc làm được ở bước này: khi phác thảo ý tưởng trên mặt bằng, thử vẽ thêm một mặt cắt dọc theo trục người đi chính, đặt cao độ thay đổi lên đó trước khi quyết định vị trí cây và vật liệu — địa hình dựng trước, chi tiết trang trí đặt sau, không làm ngược lại.

Bối cảnh Việt Nam

Việt Nam có lượng mưa lớn và dồn vào một mùa ngắn, nên sai lệch nhỏ về cao độ thoát nước để lại hậu quả rõ hơn nhiều so với khí hậu mưa rải đều quanh năm. Một trận mưa cường độ cao trong vài giờ đổ xuống một khu đất có độ dốc thiết kế sai lệch chỉ vài centimet đã đủ biến một khoảng sân từ thoát nước sang ngập cục bộ, vì lượng nước cần thoát trong một giờ mưa lớn ở miền Bắc và miền Trung Việt Nam có thể gấp nhiều lần so với vùng ôn đới nơi phần lớn tài liệu grading kinh điển được viết ra.

Ở các dự án đồng bằng — phần lớn diện tích đô thị hoá của Việt Nam nằm ở đây — địa hình tự nhiên gần như bằng phẳng, chênh cao trên toàn khu đất đôi khi chỉ vài chục centimet. Trong điều kiện đó, vi địa hình mới là thứ quyết định nước chảy đi đâu, và việc chọn đương lượng đường đồng mức quá lớn (ví dụ 1 m) cho một khu đất chỉ chênh cao 40 cm gần như xoá sạch thông tin cần thiết — bản đồ hiện trạng khi đó chỉ còn 0 hoặc 1 đường đồng mức chạy qua cả khu, không đọc được gì. Khảo sát cho vùng đồng bằng cần đương lượng nhỏ (0,1–0,25 m) và lưới điểm đo dày hơn mức thường dùng cho vùng có địa hình rõ.

Ở các dự án vùng trung du và miền núi, bài toán đổi hướng sang ổn định mái dốc và chống xói khi mưa lớn tập trung — đất sau khi bóc lớp phủ thực vật tự nhiên để thi công dễ bị rửa trôi bề mặt ngay trong trận mưa đầu tiên nếu chưa kịp phủ cỏ hoặc lưới chống xói. Kiểu san nền phổ biến ở nhiều khu đô thị mới — gạt phẳng toàn bộ khu đất về một cao độ chung bất kể địa hình gốc — vừa làm mất bộ khung thoát nước tự nhiên vốn đã hình thành qua hàng chục năm mưa, vừa đẩy khối lượng đào đắp lên rất cao so với phương án san nền bám theo địa hình hiện trạng. Không có địa hình nào tự nó "dễ" hay "khó" — chỉ có địa hình đã được đọc kỹ hoặc chưa.

Việc làm được ở bước này: với mọi dự án ở vùng đồng bằng, yêu cầu đơn vị khảo sát cung cấp lưới điểm cao độ dày (không chỉ đường đồng mức đã nội suy), để tự kiểm tra lại vi địa hình bằng mắt trước khi tin vào bản vẽ contour đã vẽ sẵn.

Trắc dọc và trắc ngang: nơi cao độ trở thành bản vẽ thi công

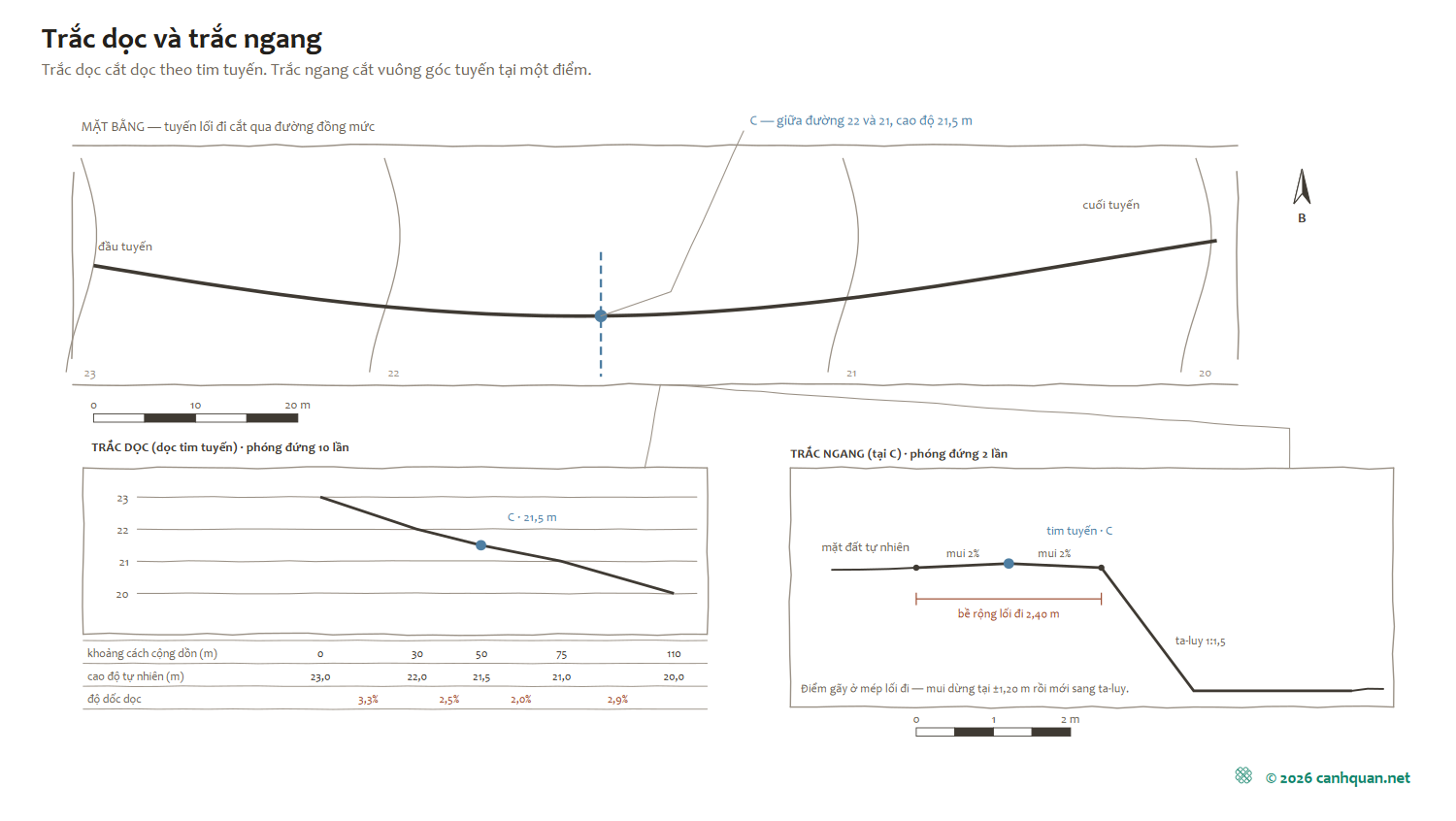

Đường đồng mức trên mặt bằng cho hình toàn cảnh nhưng khó đọc cao độ chính xác tại một điểm cụ thể; trắc dọc (longitudinal section) và trắc ngang (cross section) giải quyết đúng việc đó. Trắc dọc cắt theo trục một tuyến — lối đi, mương thoát nước, đường dạo — và vẽ ra cao độ tại từng điểm dọc tuyến, cho thấy ngay chỗ nào dốc đổi hướng, chỗ nào cần điểm chuyển tiếp (vertical curve) để người đi hoặc nước chảy không bị gãy khúc đột ngột. Trắc ngang cắt vuông góc với tuyến tại các vị trí quan trọng, cho thấy hình dạng mặt cắt thật — độ dốc mui đường, độ dốc taluy hai bên, cao độ đáy mương so với cao độ mặt đường.

Với mọi công trình có tuyến dài — lối đi, đường xe, mương thoát nước — trắc dọc là bản vẽ để kiểm tra độ dốc thực tế đã liên tục hay còn đoạn nào bị gãy, vì trên mặt bằng hai đường đồng mức cắt qua cùng một điểm trông rất bình thường nhưng khi vẽ trắc dọc ra mới lộ một đoạn dốc ngược hoặc một điểm trũng giữa tuyến.

Việc làm được ở bước này: với mọi tuyến lối đi hoặc mương thoát nước dài trên 20 m, vẽ trắc dọc trước khi chốt cao độ hai đầu tuyến — không suy diễn độ dốc trung gian bằng phép tính tuyến tính đơn giản khi địa hình gốc không phẳng đều.

Đọc địa hình là học lắng nghe khu đất trước khi vẽ lên nó

Đọc địa hình và cao độ là ngôn ngữ nền mà người làm cảnh quan phải thạo trước khi bàn tới hình thức. Nó quyết định nước đi đâu, khối lượng san nền bao nhiêu, chi phí đội lên hay giữ được, và không gian được cảm nhận cao thấp thế nào khi bước chân qua. Thiết kế thuận theo hình đất sẵn có thì bền và rẻ hơn; san phẳng rồi dựng lại từ số 0 thì trả giá suốt vòng đời công trình bằng chi phí bơm, chi phí sửa xói, chi phí ngập lặp lại mỗi mùa mưa. Học đọc đường đồng mức, trắc dọc, trắc ngang — rốt cuộc là học đặt câu hỏi đúng trước khi đặt cao độ thiết kế: khu đất này vốn đã muốn dẫn nước đi đâu.
