Một đoạn vỉa hè nhìn ổn trên phối cảnh vẫn có thể sai ở ba chỗ không lộ ra bằng mắt thường: vật liệu lát chọn nhầm bối cảnh, bó vỉa thấp hơn mức người khiếm thị còn dò được bằng gậy, và đèn đường lắp đúng vị trí nhưng sai nhiệt độ màu. Ba việc đó gộp lại thành phần hạ tầng cứng của một tuyến phố — phần ít được vẽ chi tiết trong hồ sơ nhưng quyết định phố có dùng được lâu dài, dùng được cho mọi người hay không. Dưới đây là những ngưỡng kích thước và tiêu chí chọn cụ thể cho ba việc đó, để duyệt bản vẽ theo con số, không theo cảm tính.
Bốn vật liệu lát vỉa hè — chọn theo bối cảnh, không theo giá rẻ nhất

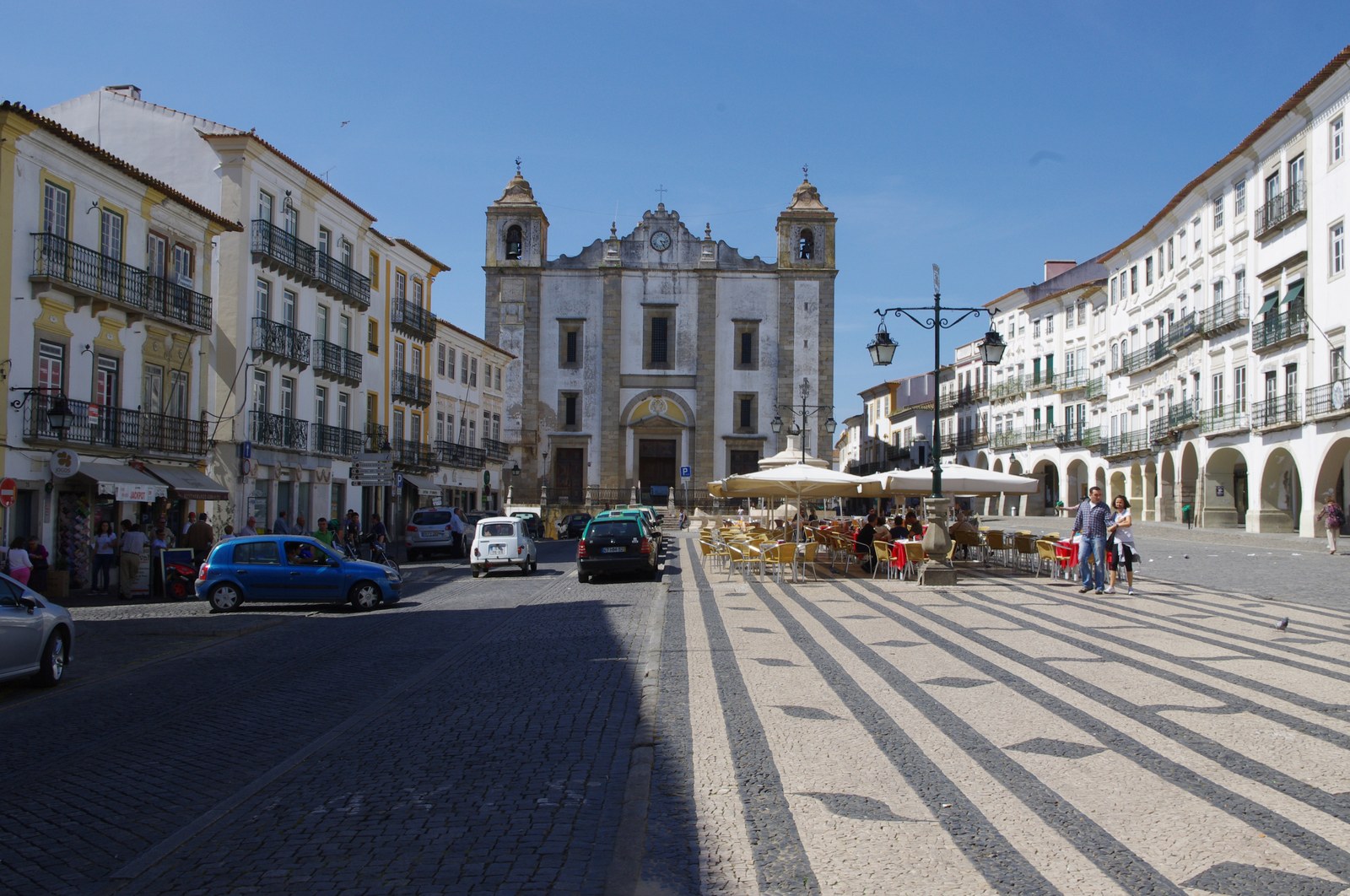

Bốn vật liệu lát vỉa hè chuẩn cho đường phố đô thị, mỗi loại một cỡ tấm và một bối cảnh dùng riêng. Tấm bê tông cỡ chuẩn 900×600mm, rẻ, dễ tìm, dễ cắt, bền 20-40 năm, hợp phần lớn khu đô thị thông thường nhưng nhìn thô và dễ nứt nếu móng kém. Tấm đá granite cùng cỡ bền lâu, ít phai màu, tái sử dụng được sau khi tháo dỡ, hợp khu có giá trị cảnh quan cao hoặc mật độ người đi bộ lớn — bù lại chi phí cao và thi công lâu. Đá sa thạch (kiểu Yorkstone) tuổi thọ trên 60 năm nếu thi công tốt, hợp khu bảo tồn di tích, nhưng dễ nứt nếu móng kém và đòi tay nghề cao. Nhựa asphalt thi công nhanh, liền mạch không mạch nối nên giảm nguy cơ vấp, hợp chỗ có hầm hoặc tiện ích ngầm cạn ngay dưới mặt, làn xe đạp, hoặc lối xe cắt vỉa hè tải nặng — cần độ dốc ngang tối thiểu 2% để thoát nước.
Bốn tiêu chí quyết định vật liệu nào hợp đoạn phố nào: lưu lượng người đi bộ, ngân sách bảo trì dài hạn, khu bảo tồn hay khu đô thị thường, và có hầm hoặc tiện ích ngầm cạn phía dưới hay không — một đoạn phố có giá trị lịch sử chọn bê tông vì rẻ là chọn sai bối cảnh dù đúng ngân sách.
Ghép mạch, chuyển tiếp vật liệu và giấu nắp hố kỹ thuật vào mặt lát
Khoảng mạch nối tối ưu giữa các tấm lát là 2-5mm; mạch chấp nhận được khi trám vữa là 6-10mm. Trước khi thi công đại trà, nên dựng một ô mẫu thử khoảng 30m² ngay đầu công trình, đại diện đủ các chi tiết hay xảy ra lỗi — mép bó vỉa, mặt tiền công trình, nắp hố ga, một góc bo cong, một chỗ hạ bó vỉa — làm chuẩn chất lượng cho toàn tuyến, thay vì phát hiện lỗi khi đã lát xong vài trăm mét.
Khi hai vật liệu lát khác nhau gặp nhau, có ba cách chuyển tiếp để không bị vá loang lổ. Cùng cỡ module thì khớp thẳng hàng, lồng vào nhau. Khác cỡ module thì cắt vật liệu mới theo một đường thẳng vuông góc với mép bó vỉa — trừ khi vỉa hè quá rộng thì cắt vuông góc với mặt tiền thay vì bó vỉa. Khi tấm lát chuyển sang mặt không lát như asphalt, đặt một dải tấm cắt còn một phần ba chiều rộng, dọc theo mép — hiệu quả nhất với đá tự nhiên.

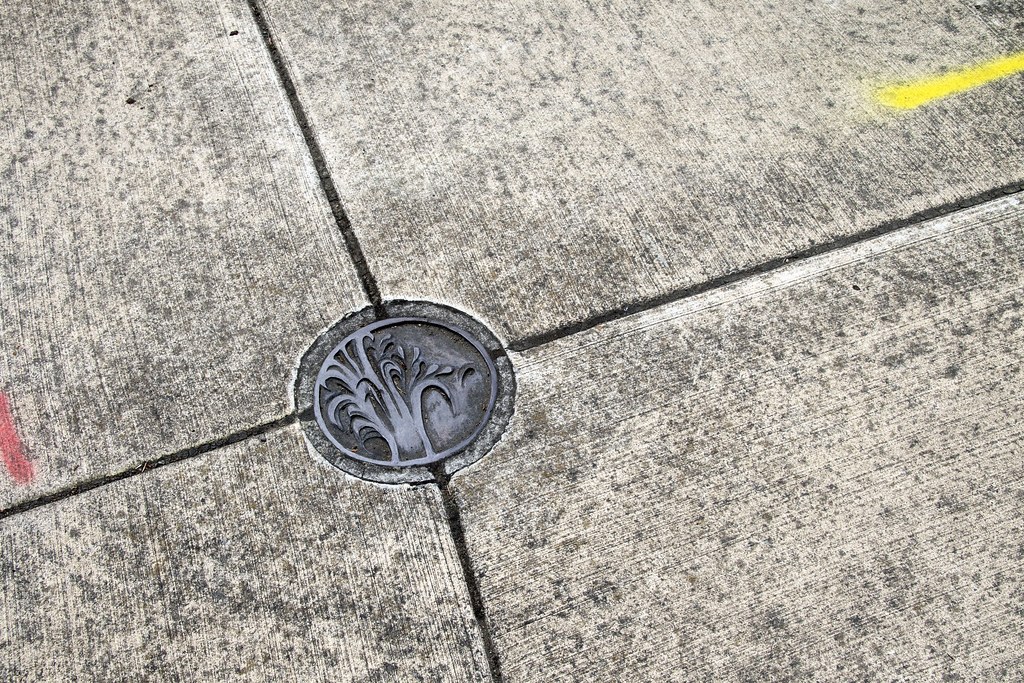

Nắp hố kiểm tra hạ tầng ngầm (nước, điện, viễn thông) là chỗ hay bị làm nổi bật một cách vô tình. Mọi nắp và khung phải đạt cấp cường độ chịu lực phù hợp theo tiêu chuẩn BS EN 124 — nắp trên vỉa hè thường cần cấp trung bình B125. Nắp âm (inset cover) có khay và khung thụt xuống để nhồi đúng vật liệu lát xung quanh vào, giúp vỉa hè liền mạch — nên dùng ở khu lát đá tự nhiên cao cấp và mọi khu có gờ cảm ứng, vì gờ cảm ứng trên nắp âm phải xếp đúng hướng khớp với gờ chung quanh. Ngược lại, tránh mọi cách làm nổi bật nắp hố bằng vật liệu khác màu hay viền khối quanh nắp.
Một chi tiết hay bị bỏ sót ở khâu vẽ chi tiết: lối xe cắt qua vỉa hè để vào nhà. Loại nhẹ cho xe con giữ mặt lát liên tục, chỉ hạ bó vỉa; loại nặng cho xe tải giao hàng cần mặt chắc hơn. Kích thước chuẩn: chiều rộng lối cắt 2,4-3m, độ dốc lên bó vỉa hạ tối đa 1:12, phần dốc còn lại tối đa 1:40, cách đồ đạc đường phố tối thiểu 800mm.
Vá loang lổ là hậu quả của việc bỏ qua nguyên tắc chuyển tiếp
Chỗ hay hỏng nhất trên một tuyến phố lát đẹp không phải là vật liệu chính mà là chỗ nối — sửa một đoạn nhỏ sau này, cắt tấm tùy tiện không theo đường thẳng, để lại một mảng vá lệch màu, lệch mạch giữa vật liệu cũ và mới. Nguyên tắc một đường cắt thẳng duy nhất, tránh để lại đoạn tấm ngắn hơn 150mm, chính là để giữ cho phần sửa sau này không phá vỡ tổng thể.
Bó vỉa: chọn đá granite hay bê tông, và ngưỡng 60mm không được hạ thấp hơn
Bó vỉa granite hợp môi trường có người đi bộ đông, tốc độ xe thấp đến vừa, khu bảo tồn hoặc có giá trị lịch sử cần mặt hoàn thiện cao — vì đá granite bền hơn bê tông và tái sử dụng được khi phải đào lên. Bó vỉa bê tông hợp tuyến tốc độ cao, nơi người đi bộ ít dừng lại, và những chỗ cần đổ tại chỗ theo hoàn cảnh đặc biệt — chi phí lắp đặt ban đầu rẻ hơn nhưng không bền bằng đá theo thời gian.
Kích thước chuẩn: chiều cao bậc trên mặt đường thường là 125mm, tại điểm dừng xe buýt 125-140mm; chiều rộng bó vỉa tiêu chuẩn 150mm. Ở khu bảo tồn dùng khối đá 200×300mm, đặt nằm ngang cho bó vỉa thấp, rộng 300mm, hoặc đặt đứng cho bó vỉa cao, hẹp 200mm và bền hơn vì phần chôn dưới mặt đường nhiều hơn.
Ngưỡng an toàn 60mm không phải một con số khuyến nghị để cân nhắc — một nghiên cứu về khả năng tiếp cận công bố năm 2009 kết luận bó vỉa thấp hơn 60mm khiến nhiều người khiếm thị không dò được bằng gậy hay bằng chân. Đây là mức tối thiểu bắt buộc khi thiết kế bất kỳ không gian chia sẻ (shared space) nào có người khiếm thị sử dụng, bất kể bản vẽ trông gọn gàng ra sao ở cao độ 40-50mm.
Thi công bó vỉa có ba nguyên tắc giữ cho tuyến phố không phải trám vữa liên tục về sau: đặt mạch khô, khít sát nhau khi có thể, không cần vữa; mặt sau bó vỉa nên được xẻ cưa để tránh phải trám vữa giữa các khối; và đặt trên lớp móng bê tông tối thiểu 150mm làm chuẩn.
Hai quyết định này đi cùng nhau chứ không tách rời: chọn granite cho khu người đi bộ đông mà vẫn hạ bó vỉa xuống dưới 60mm ở đoạn không có điểm qua đường thì phần công tiếp cận coi như bỏ đi.
Gờ cảm ứng: bốn loại, đúng chỗ mới có tác dụng

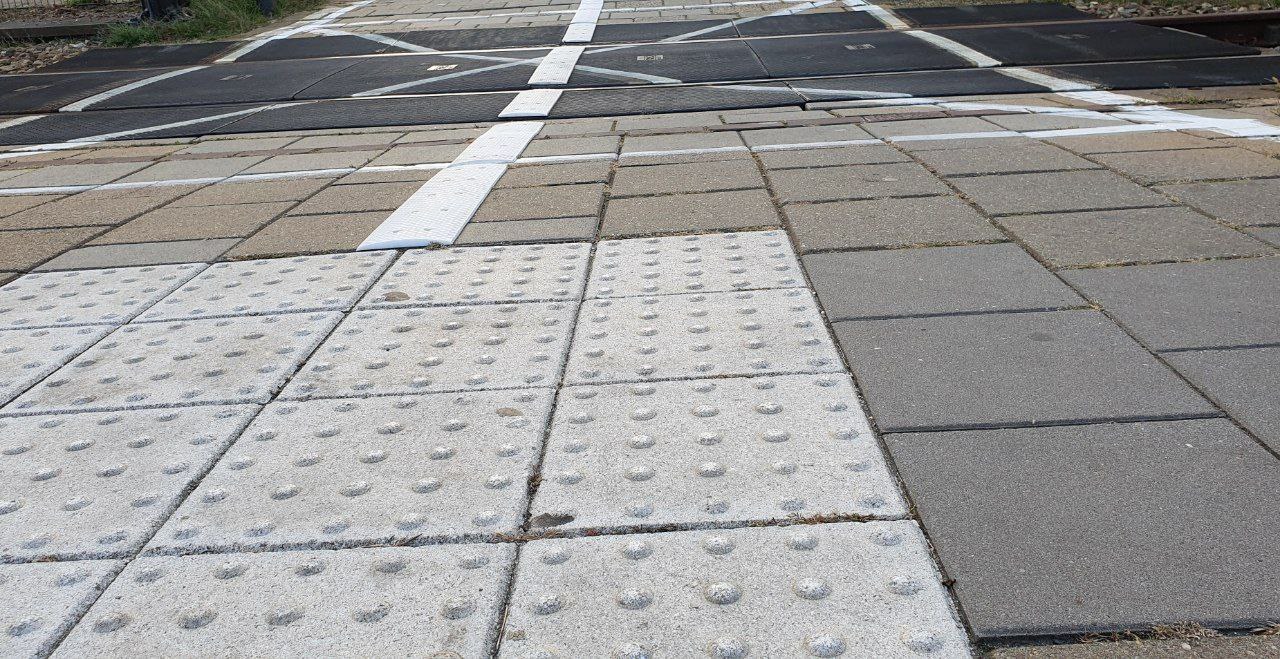

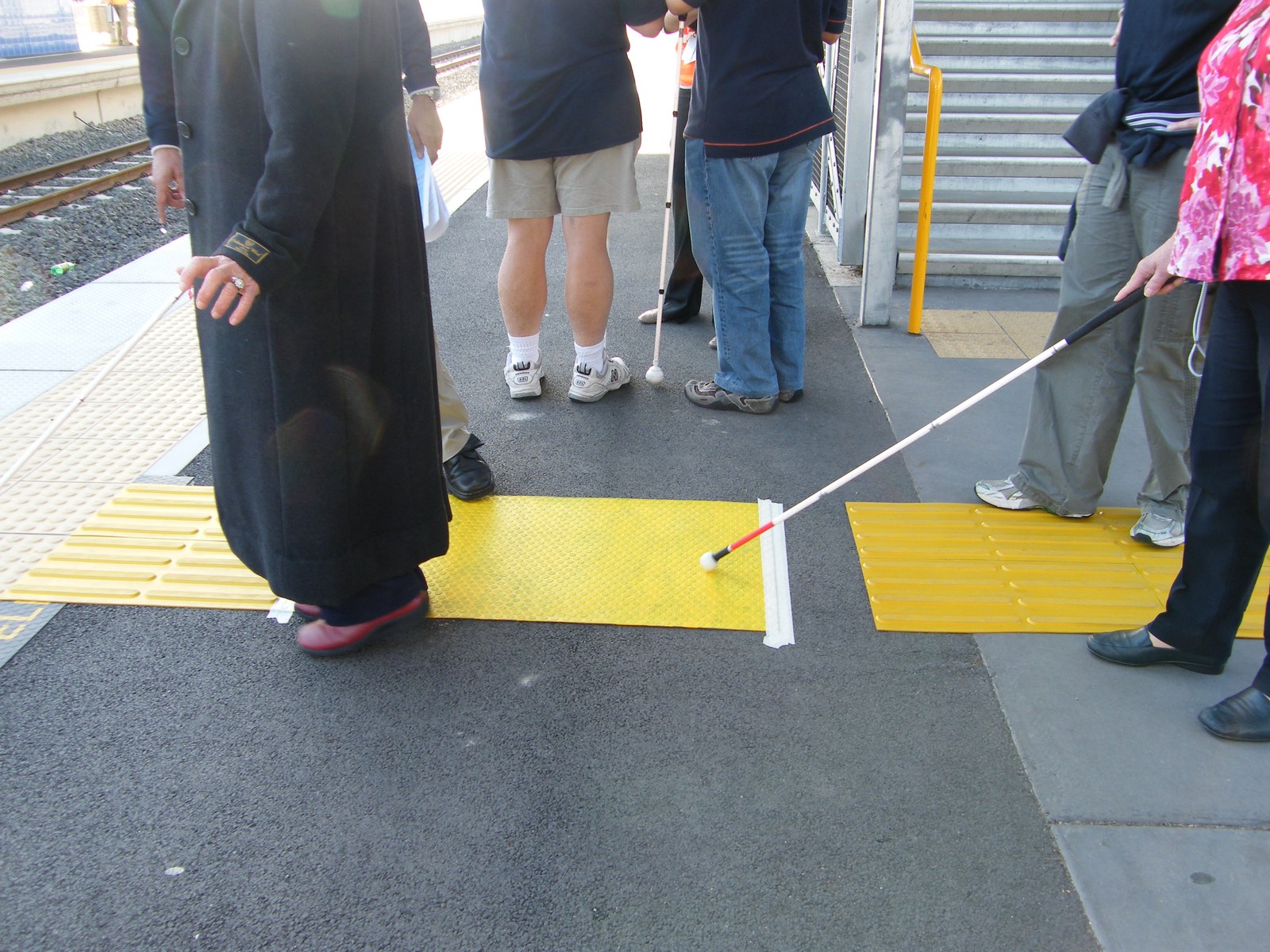

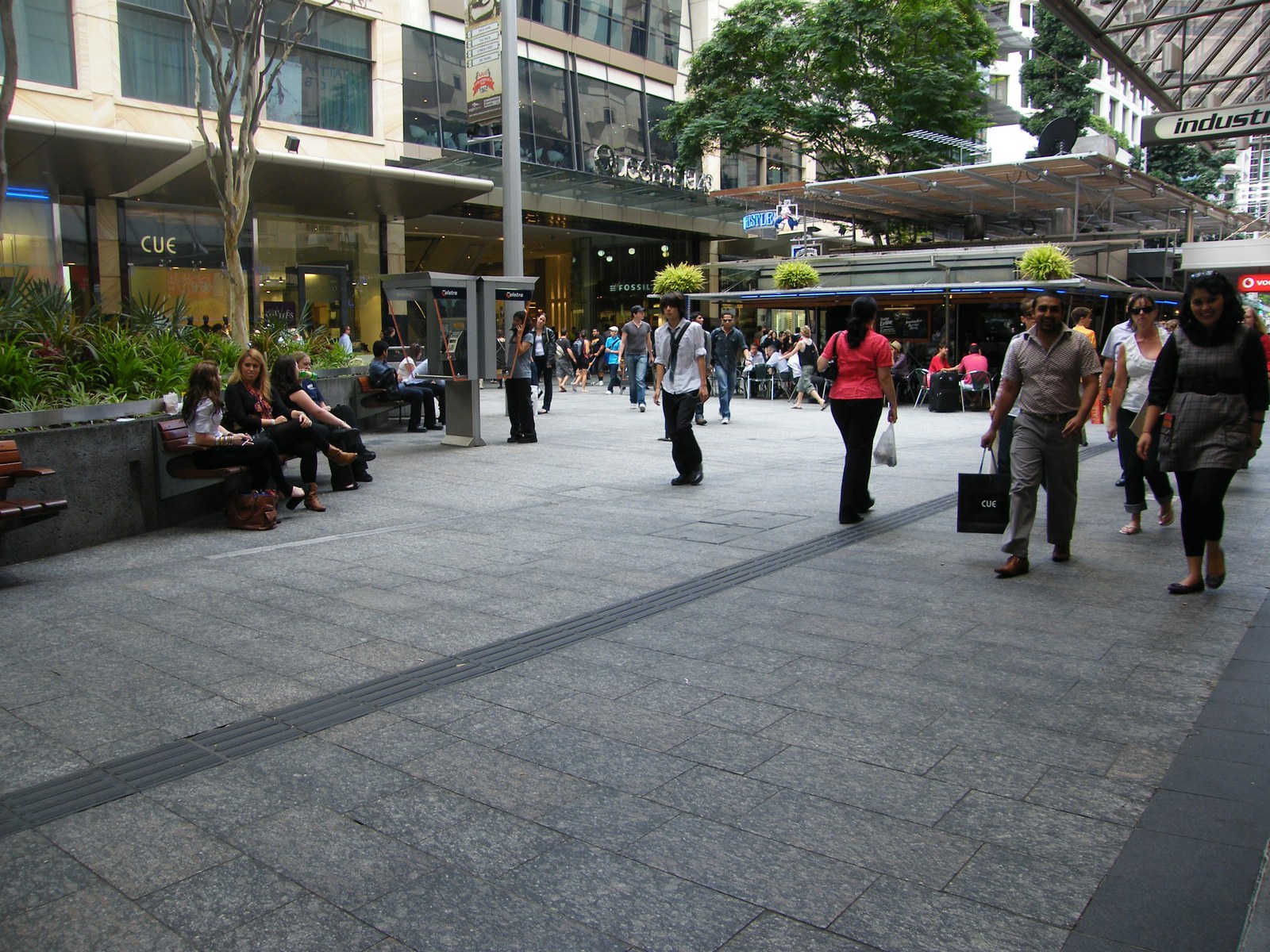

Bốn loại gờ cảm ứng (tactile paving) thường dùng trên vỉa hè cho người khiếm thị, mỗi loại báo một tình huống riêng — gờ tròn nổi cho điểm qua đường, gờ sóng dài cho nguy hiểm như đỉnh bậc thang, gờ thang-đường ray cho lối vào ga, gờ hình thoi cho điểm dừng xe điện. Vật liệu nên dùng bê tông hoặc đá tự nhiên vì cắt được hình dạng cần và chống trơn tốt.
| Loại gờ cảm ứng | Báo hiệu gì | Kích thước đơn vị chuẩn |
|---|---|---|
| Gờ tròn nổi (blister) | Điểm qua đường có tín hiệu | Đơn vị 400×400mm, gờ cao 5mm, đường kính 25mm, cách đều 64-67mm |
| Gờ sóng dài (corduroy) | Đầu/cuối bậc thang, chân dốc bến tàu điện, giao cắt đường sắt | Đơn vị 400×400mm, gờ cao 6mm, đường kính 20mm, cách đều 50mm |

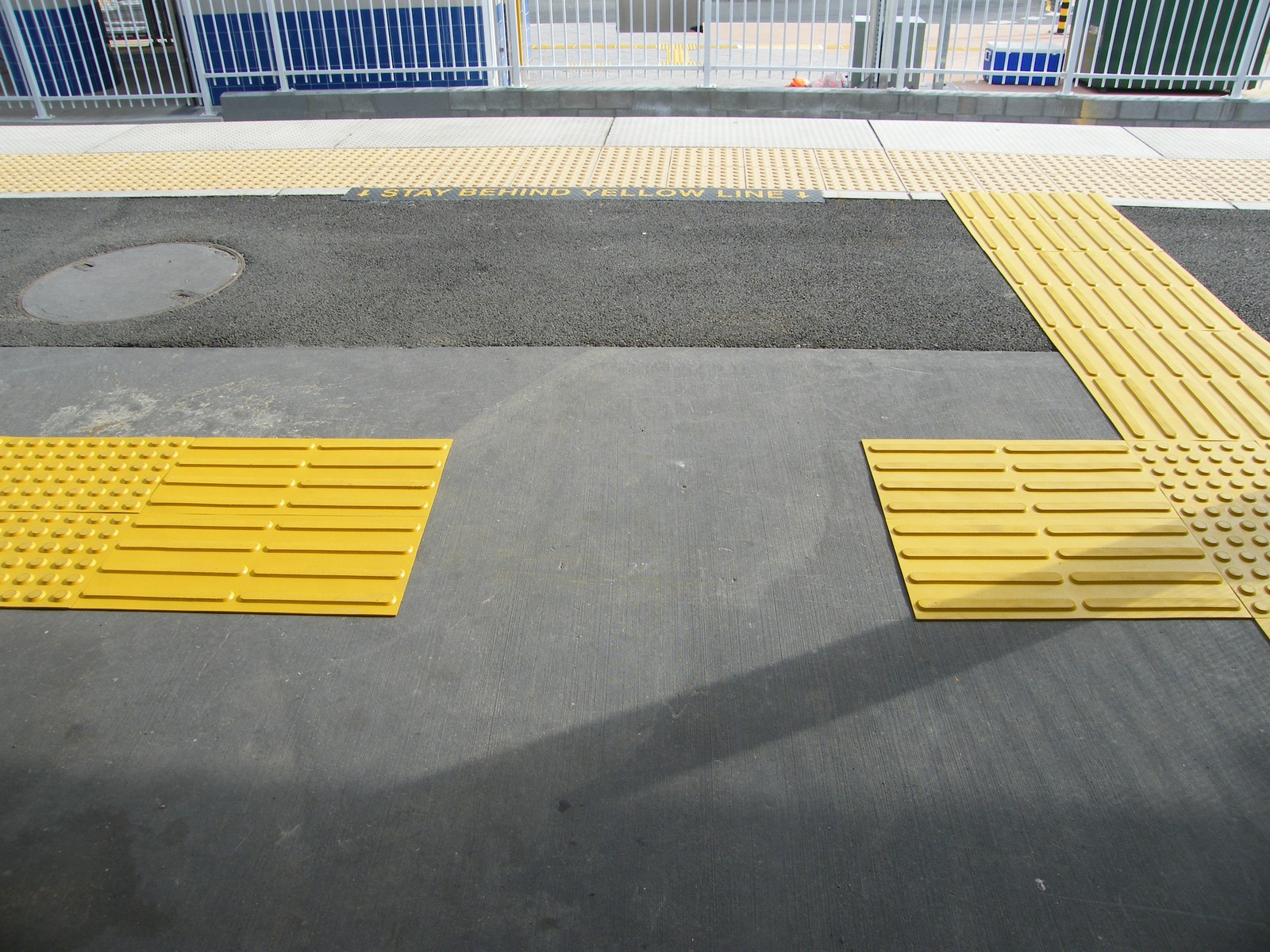

| Gờ thang-đường ray (ladder-tramline) | Lối vào ga đường sắt; phân định lối đi chung xe đạp-người đi bộ | Đơn vị 400×400mm, thanh cao 5mm, rộng 30mm, cách nhau 70mm |
| Gờ hình thoi (lozenge) | Điểm dừng xe điện | Theo bố cục ga, đặt trước lối vào toa |
Nguyên tắc chung cho cả bốn loại: không làm viền bao quanh khu gờ cảm ứng bằng sơn hay vật liệu khác màu; độ dốc bó vỉa hạ phải đều xuyên suốt, không gấp khúc; và dùng diện tích tối thiểu cần thiết — vừa đủ hỗ trợ người khiếm thị, vừa giảm khó chịu cho người đẩy xe đẩy em bé.

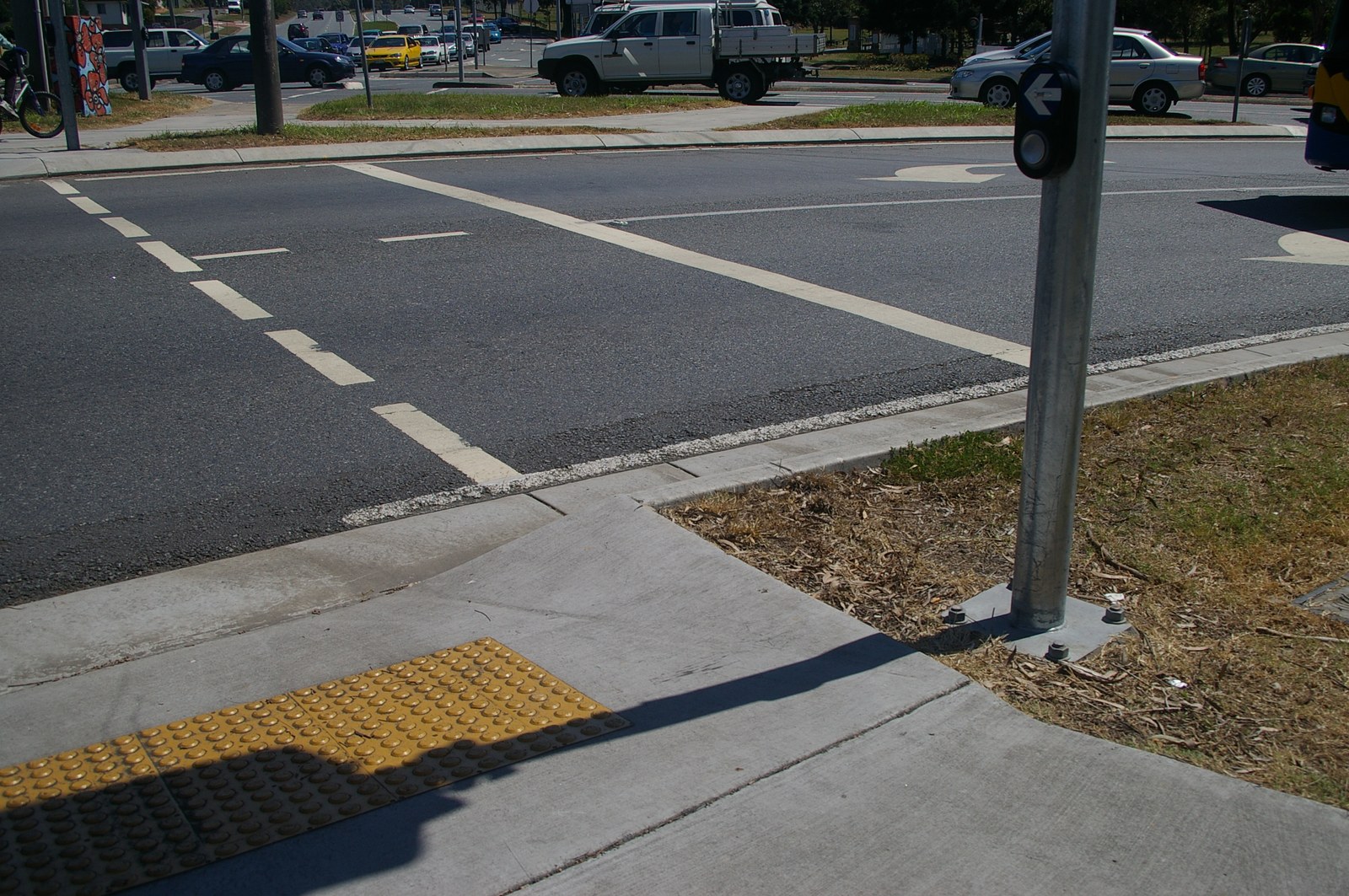

Tại điểm qua đường có đèn tín hiệu, gờ tròn nổi bố trí thành hai hàng đơn vị tạo dải rộng 800mm trên toàn chiều rộng chỗ qua đường bằng mặt, cộng một dải nối ra vỉa hè hình chữ L cũng rộng 800mm, độ dốc tối đa 8% trên hướng tiếp cận trực tiếp. Khi hai dải gờ cảm ứng dẫn tới hai điểm qua đường khác nhau giao cắt nhau, người khiếm thị dễ nhầm lẫn — nên rút ngắn dải có lượng người qua đường ít hơn, dừng cách dải kia tối thiểu 800mm thay vì để chúng cắt nhau.
Một bài học đáng nhớ trong nhóm gờ cảm ứng: gờ dạng thanh song song vốn được thiết kế để phân định mặt dành cho xe đạp và mặt dành cho người đi bộ trên một tuyến đi chung. Trên giấy, giải pháp này hợp lý — hai bề mặt khác nhau về cảm giác dưới gậy dò, dễ phân biệt. Nhưng một nghiên cứu khảo sát người dùng công bố năm 2010 cho thấy loại gờ này ít được hiểu đúng chức năng, khó đi qua với người hạn chế vận động, và hiệu quả báo hiệu cho người khiếm thị bị hạn chế trong thực tế. Kết luận không phải là bỏ hẳn loại gờ này, mà là phải đánh giá tác động công bằng tiếp cận bằng khảo sát thực tế trước khi áp dụng — một giải pháp tactile hợp lý trên bản vẽ vẫn có thể thất bại ngoài công trường.
Điểm qua đường và đảo lánh giữa: kích thước không phải tuỳ nghi
Nguyên tắc chung cho mọi loại điểm qua đường: không dùng mặt chống trượt trên phần mặt đường giữa các nốt qua đường, vì gây khó chịu cho người hạn chế vận động; và rãnh thu nước không được đặt trong lòng điểm qua đường.
Bốn kiểu điểm qua đường có tín hiệu chia theo đối tượng dùng: kiểu thường chỉ dành người đi bộ, ưu tiên cho mọi sơ đồ tín hiệu mới; kiểu cho cả xe đạp, cho phép người đi bộ và người đi xe đạp qua cùng lúc không phân tách; kiểu cho cả ngựa, có biểu tượng riêng và nút bấm đặt cao hơn; kiểu chéo toàn phần, dành riêng một giai đoạn cho người đi bộ đi chéo tùy ý qua mọi điểm cùng lúc, hợp giao lộ có lưu lượng người đi bộ cao đều ở mọi cạnh. Quy tắc chung: chiều rộng qua đường ưu tiên tối thiểu khoảng 3,2-4m, tối đa 10m; độ dốc bó vỉa hạ ưu tiên 1:20, tối đa 1:12.

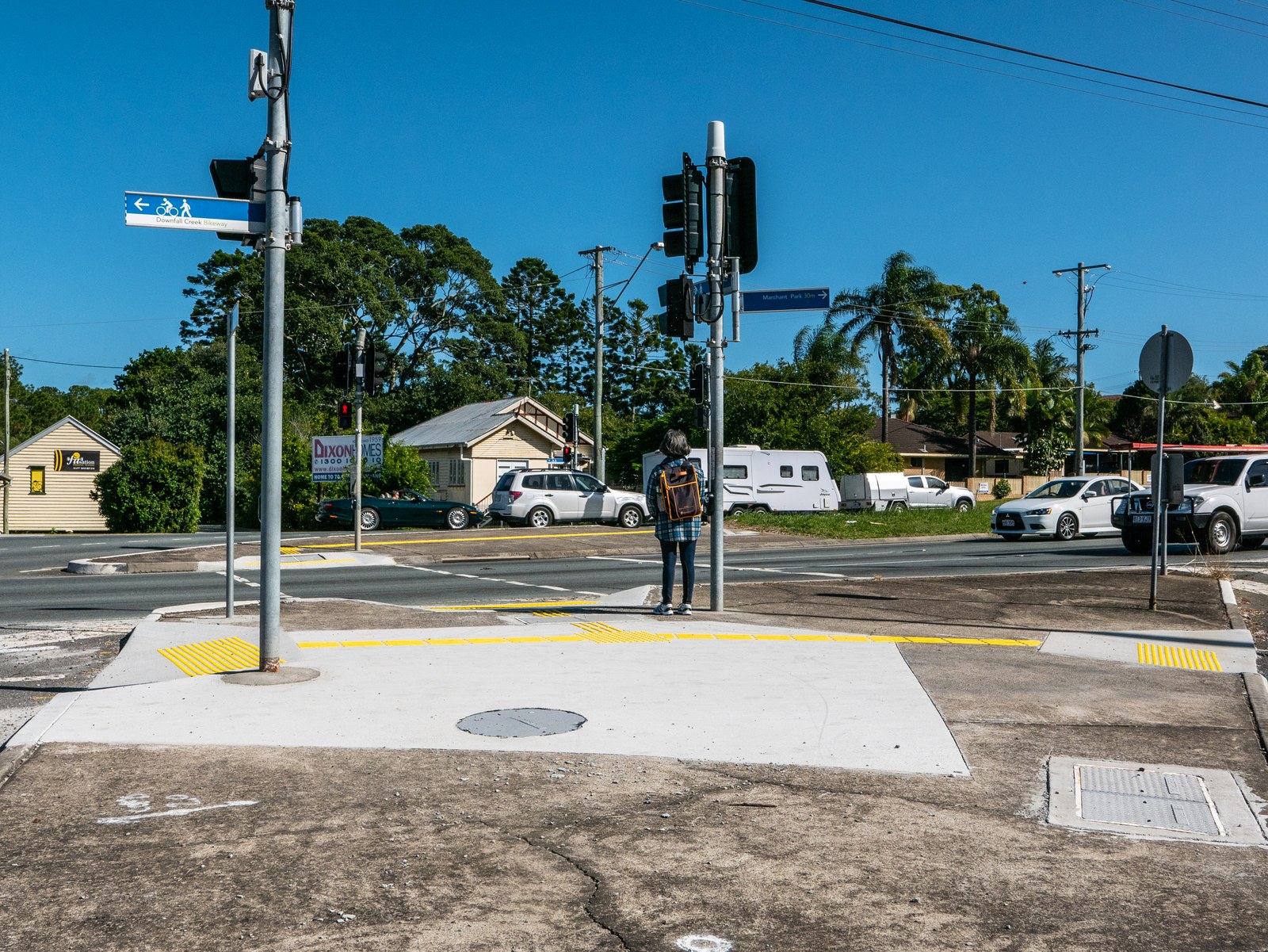

Đảo lánh giữa đường cho phép người đi bộ qua đường theo hai giai đoạn, tạo chỗ đứng an toàn giữa đường để chờ — dùng được cho cả điểm qua đường có tín hiệu, không tín hiệu, và điểm qua đường tự phát không chính thức. Kích thước tối thiểu: độ sâu đảo 1,2m, chiều rộng qua đường 2,4m — nên tăng thêm cho điểm có lưu lượng người đi bộ cao hoặc qua đường hai giai đoạn thẳng hàng. Đảo lánh 1,2m vừa đủ cho một người đứng chờ với xe lăn hoặc xe đẩy, nhưng không đủ thoải mái khi hai người gặp nhau giữa dòng xe hai chiều — ở điểm lưu lượng cao nên tăng độ sâu ngay từ đầu, rẻ hơn nhiều so với làm lại sau khi đã đưa vào sử dụng. Độ chi tiết đảo lánh trên mặt vỉa hè hai bên phải khớp nhau về tính chất qua đường, và cần chừa đủ khoảng trống cho người đi xe đạp đi qua an toàn ở điểm co hẹp cạnh đảo lánh, không bị ép sát vào đảo.
Đèn đường: bốn cách bố trí và những con số bắt buộc

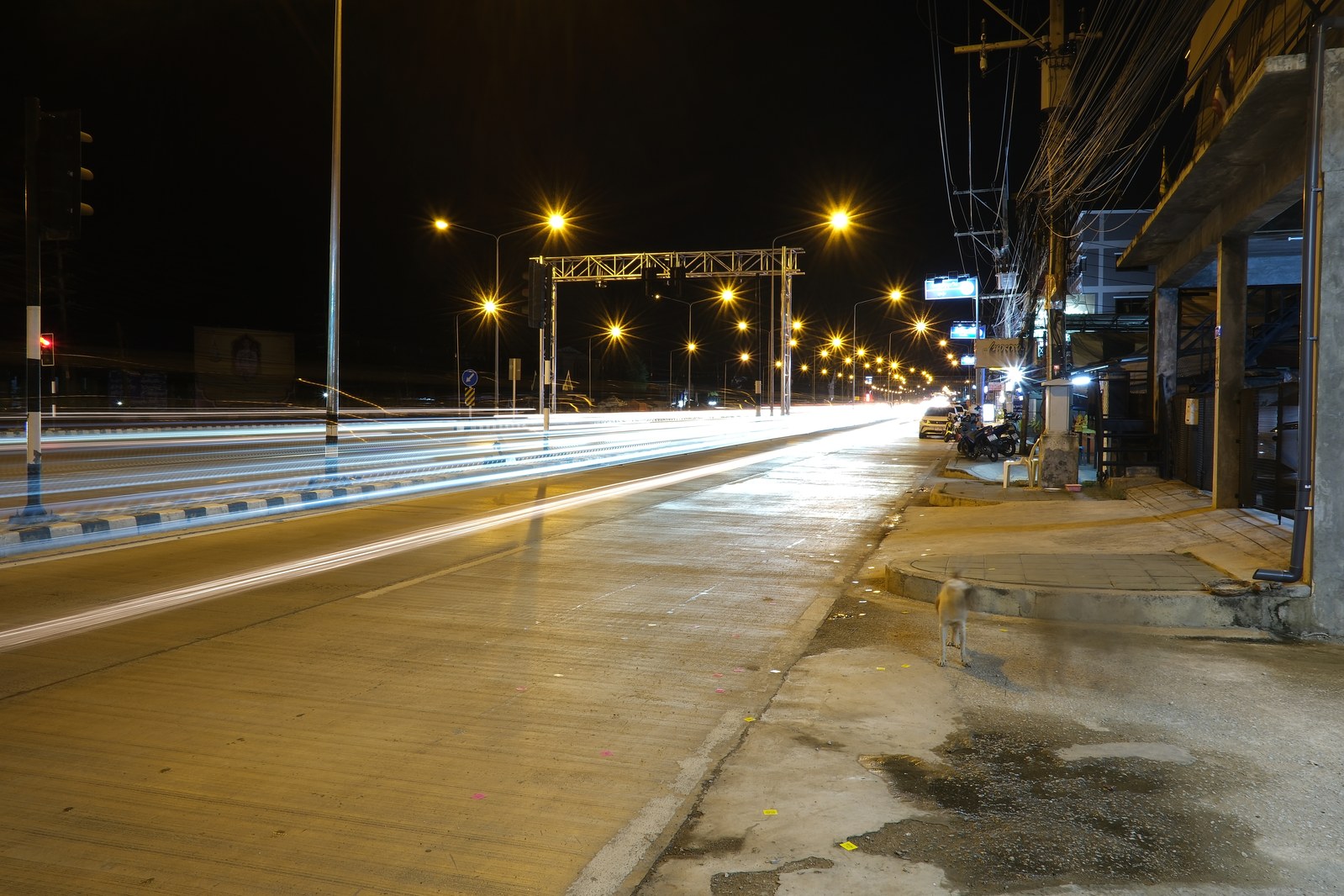

Bốn cách bố trí đèn theo hiện trạng phố: thân trụ hình côn hoặc trụ tròn — kiểu phổ biến nhất; gắn trực tiếp vào tường nhà để giảm số cột đứng trên vỉa hè hẹp; treo trên dây cáp qua đường (catenary) cho phố hẹp; và cột cao (high-mast) cho nút giao lớn cần phủ sáng diện rộng. Chọn cách nào phụ thuộc bề rộng phố và mật độ nhà mặt tiền, không phải một kiểu cột áp dụng đồng loạt cho mọi tuyến.
Lắp đèn đường không chỉ để nhìn thấy đường. Ba lý do đi kèm: giảm tai nạn ban đêm cho cả người đi bộ và xe cộ; giảm cảm giác bất an và nguy cơ tội phạm ở khu vực thiếu sáng; và kéo dài giờ hoạt động kinh tế cùng nhu cầu đi bộ, đi xe đạp sau khi trời tối — một tuyến phố tắt đèn sớm gần như tự giới hạn khung giờ sử dụng của chính nó.

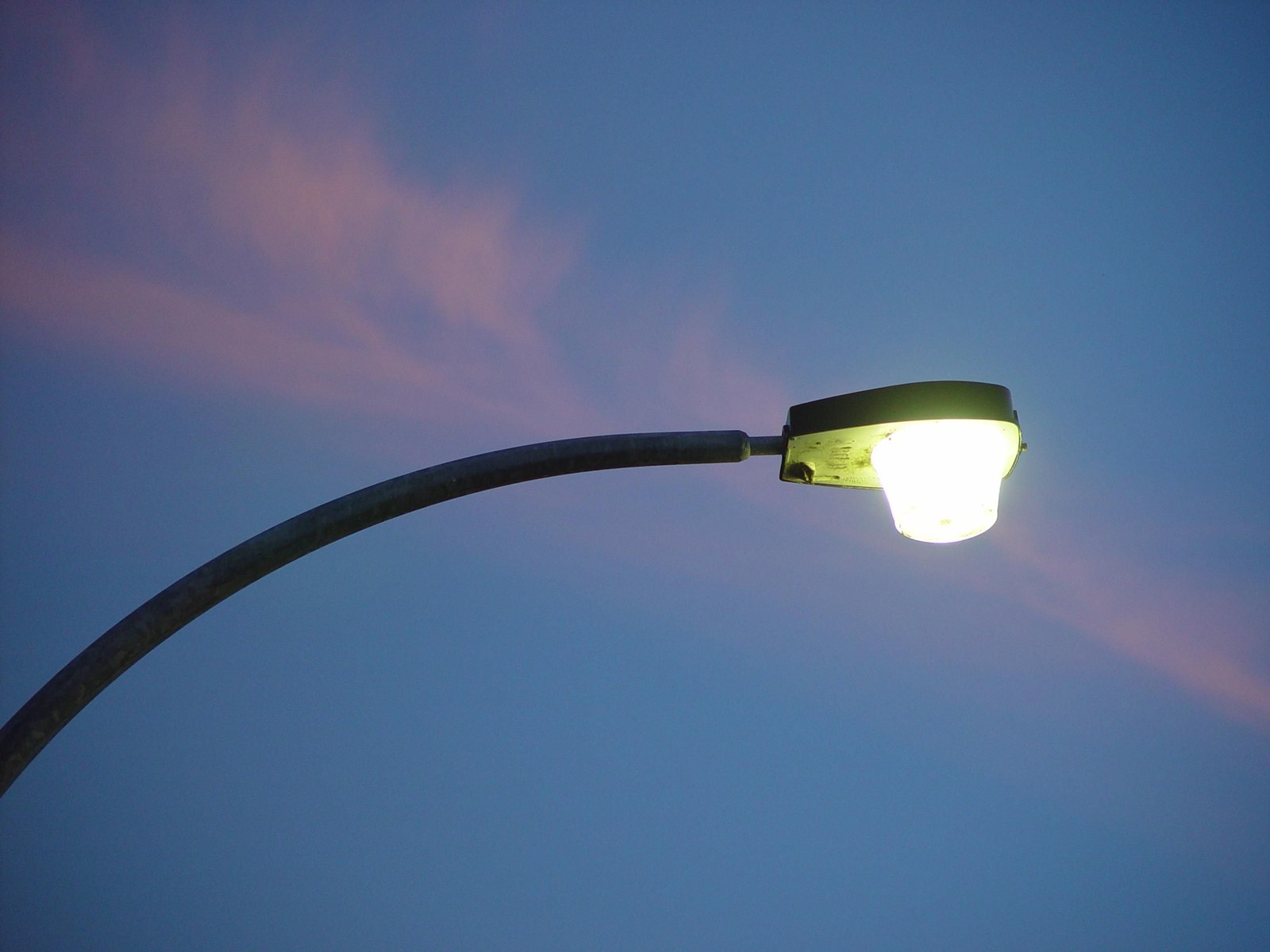

Các thông số kỹ thuật đi kèm không nên bỏ qua khi duyệt bản vẽ chiếu sáng: nhiệt độ màu ánh sáng đường phố nên chọn trắng trung tính khoảng 4.000K, không quá vàng ấm và không quá xanh lạnh. Khoảng lùi tối thiểu của cột đèn tính từ mép bó vỉa theo tốc độ xe: đường tốc độ thấp lùi tối thiểu 450mm, đường tốc độ cao lùi tối thiểu 650mm. Cánh tay đèn (bracket arm) chỉ lắp khi cần đạt hiệu suất chiếu sáng hoặc mục đích thẩm mỹ, độ vươn ra không vượt 15% chiều cao lắp đặt của cột. Cột đèn thép thường sơn đen hoặc xám tín hiệu; cột đèn nhôm thường để trần hoặc anod hoá, không sơn phủ như cột thép.
Một phố hẹp có mặt tiền nhà liên tục hai bên hợp đèn gắn tường hoặc đèn treo dây cáp hơn là dựng thêm một hàng cột — đỡ chiếm vỉa hè vốn đã hẹp. Một nút giao lớn cần ánh sáng phủ đều diện rộng thì cột cao mới đủ hiệu suất, đèn thân trụ thường dùng cho phố sẽ không đủ.
Tránh ô nhiễm ánh sáng, và gộp thiết bị lên một cột
Bốn điều cấm khi lắp đèn để tránh ô nhiễm ánh sáng: cường độ cao đặt sai vị trí; đèn đặt hoặc hướng sai lệch so với khu vực cần chiếu; ánh sáng tràn ra ngoài phạm vi cần chiếu; và chiếu ngược lên trời (uplighting) hay chiếu thẳng vào cây, vào mặt nhà — uplighting chỉ nên dùng khi có sự đồng ý riêng của cơ quan quản lý, không phải cách chiếu sáng mặc định.
Một nguyên tắc giảm rác thị giác trên phố ít được nhắc tới ở khâu thiết kế sơ bộ: ưu tiên gắn thêm thiết bị lên cột đèn sẵn có thay vì mỗi thiết bị dựng một cột riêng. Đèn tín hiệu, camera an ninh, biển chỉ đường, thiết bị wifi, cờ hiệu lễ hội — tất cả có thể gắn chung vào một cột đèn đã có móng và đường điện sẵn, giảm số lượng cọc đứng trên vỉa hè vốn đã chật.
Một ví dụ cụ thể ở lối đi ngầm cho người đi bộ: đèn LED gắn dưới tay vịn vừa chiếu sáng lối đi vừa toả nhiệt làm ấm tay vịn khi trời lạnh — kết hợp công năng chiếu sáng với công năng khác của cùng một chi tiết, thay vì tách hai hệ thống riêng. Ở những lối đi ngầm hay bị phá hoại đèn, cách xử lý không phải là gia cố thêm rào chắn mà dùng đá tự nhiên làm cũ (artificially aged) để thay phần hỏng — vết sửa không lộ ra như mới, kết hợp đèn chống phá hoại, giữ không gian vẫn có cảm giác yên tĩnh và an toàn thay vì trông như công trường sửa chữa liên tục.
