Có bao nhiêu loại bản vẽ thiết kế tiêu chuẩn cần có của một dự án nhà phố?

Bản vẽ thiết kế kiến trúc nhà phố gồm 3 loại bản vẽ thiết kế tiêu chuẩn: Bản vẽ kiến trúc, bản vẽ kết cấu, bản vẽ phần điện nước.

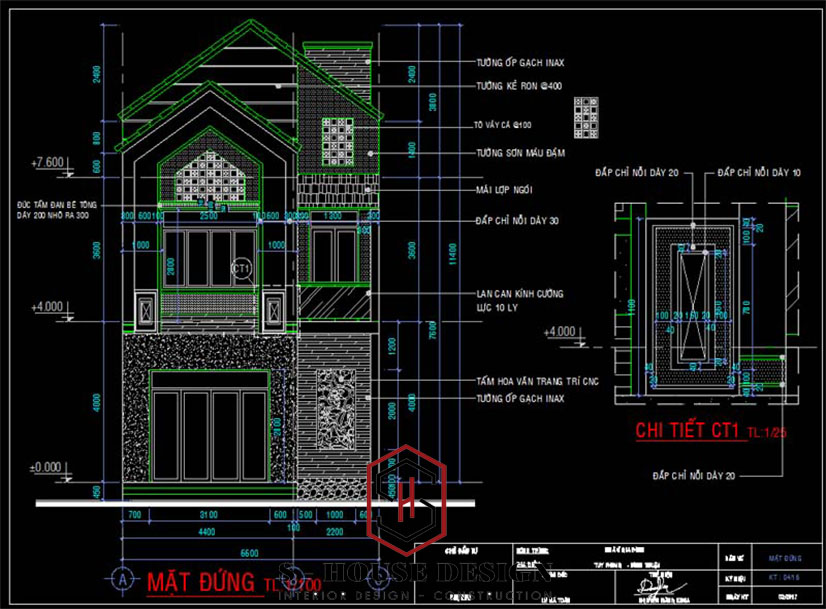

2.1.  Bản vẽ phần kiến trúc:

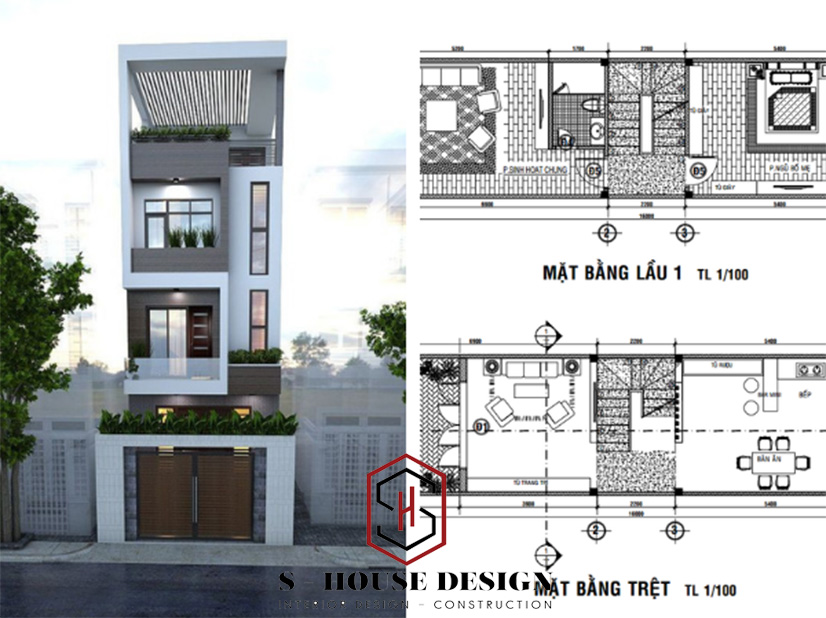

Là kiểu dáng của ngôi nhà từ ngoài vào trong, đầu tiên là phối cảnh mặt ngoài. Trong phần này gia chủ sẽ thấy được kiểu dáng, màu sắc phối với nhau, vật liệu sử dụng cho từng phòng,…Từ đó gia chủ sẽ hình dung được ngôi nhà của mình sau khi xây dựng sẽ như thế nào.

Mặt bằng từng tầng: cách bố trí các phòng trong nhà theo từng tầng, bố cục của nội thất trong nhà được đặt như thế nào, diện tích các phòng và hướng đi di chuyển đến các phòng.

2.2.  Bản vẽ kết cấu

- Mở đầu hồ sơ là các ghi chú chung trong xây dựng như: các lớp thép bảo vệ trong bê tông, móc thép chịu lực, khoảng cách thép chịu lực của dầm, cấu tạo đai cột và dầm,…

- Cấu tạo móng, mặt bằng móng: tùy thuộc vào đất và độ phức tạp của công trình để đưa ra phương án móng phù hợp như móng cọc, móng đơn hay móng bè,…

- Mặt bằng định vị cột và chi tiết cột: thể hiện được vị trí và khoảng cách của các cột với nhau.

- Kết cấu sàn tầng

- Phần thống kê cốt thép.

2.3.  Bản vẽ phần điện nước

- Phần điện bao gồm: mặt bằng bố trí điện các tầng có điện động lực, chiếu sáng và điều hòa thông gió. Chống sét tầng mái và chi tiết các thiết bị điện như điều hòa, tủ lạnh, internet,…

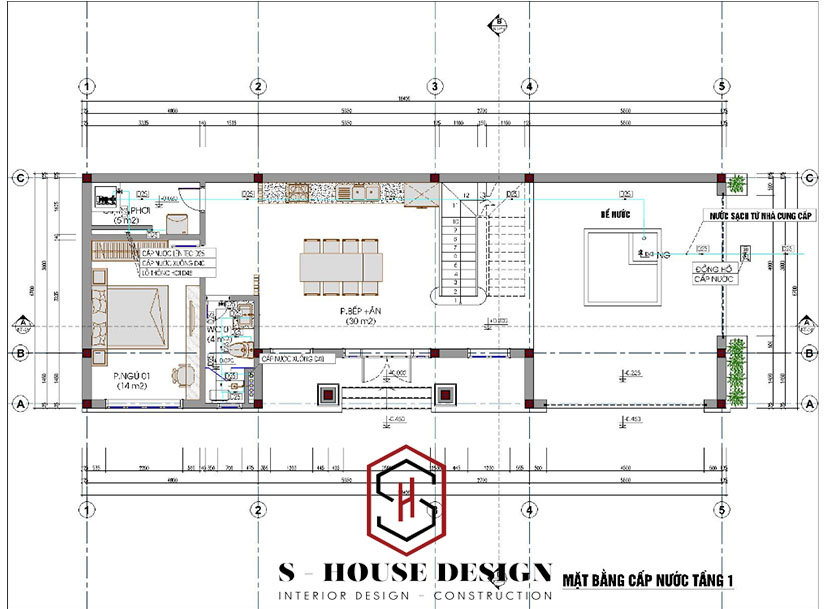

-   Phần nước bao gồm: hệ thống cấp thoát nước ở các tầng của các phòng WC, bếp, phòng giặt phơi,… bố trí các đường ống cấp thoát nước và các công trình dưới ngầm.

2.3.  Bản vẽ phần cảnh quan

Cảnh quan là một bộ phận rất quan trọng trong thiết kế cảnh quan và thiết kế kiến trúc, nó giúp cân bằng các khối kiến trúc và tạo vẻ đẹp gần gũi hướng đến thiên nhiên.
